Lépcsőházi világítás automatika

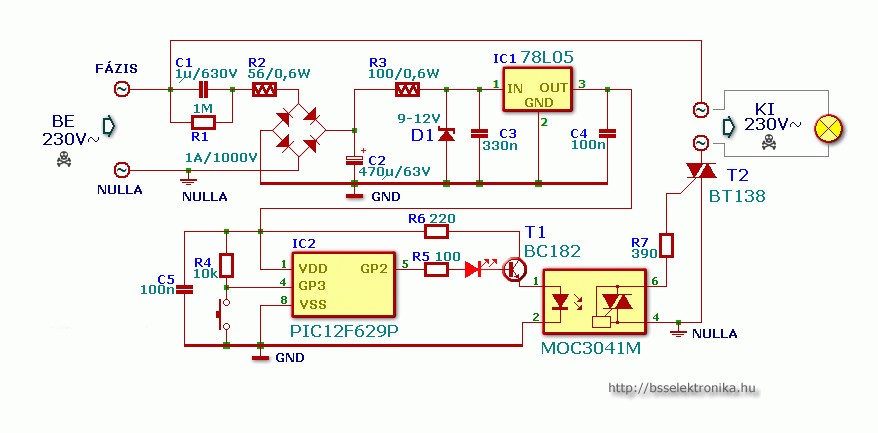

Ez egy egyszerű lépcsőházba való világítás ami a gomb megnyomása után 1,5 percig világít és utána kialszik. A kapcsolás megépítésénél ügyeljünk a hálózati pontokra mivel feszültség alatt veszélyesek lehetnek ha rossz helyre nyúlkálunk. Élesztésnél vegyük ki a PIC-et a foglalatból és mérjük meg az 1-es és a 8-as láb közötti feszültséget. Ennek 5 voltnak kell lennie.

A működtető program innen letölthető.

Sikeres utánépítést mindenkinek!

Nyomtatott áramkör
Bejelentkezés után működő funkció!

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2016. december 13. 10:11

Alkatrész dokumentációk

7805,

BC182,

BT138,

MOC3041,

PIC12F629

Statisztika

Vélemény:
3

Szavazat:
9

Mai látogató:
12

Utolsó látogatás:
2026. szeptember 11. 20:27:07

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,6

3 ★★★★★

2 ★★★★

2 ★★★

1 ★★

1 ★

Legújabb írás

2025-01-01 15:06

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok. Kedves szerző! A bemenetet érdemes lenne optocsatolóval elválasztani a hosszú vezetékben indukálódó feszültség miatt. A triakot meghajtó optocsatolót közvetlen is meglehet hajtani egy ellenálláson keresztül, nem kell igy lebonyolítani, felesleges. Nomeg jó lett volna ha az időzítés állítható lenne a gyári is ilyen.

bertben3(@)freemail.hu 2017. január 21. 23:21:29

Ezt is meg lehetne oldani úgy, hogy lehessen az időt változtatni. Ezt ugy lehetne, hogy a pic-re rákötni egy potit és azt A/D-val lekezelni, és az állítaná a ki és bekapcsolás idejét.

warrior1996 2016. december 17. 15:38:57

Jópofa, de kicsit ágyúval verébre érzés. Egy 555 jobb választás monostabil módban, plusz ott adott, hogy egy potival az időt is lehessen kényelmesen változtatni.
