BSS elektronika - HF erősítő IGBT-vel (250W)

HF erősítő IGBT-vel (250W)

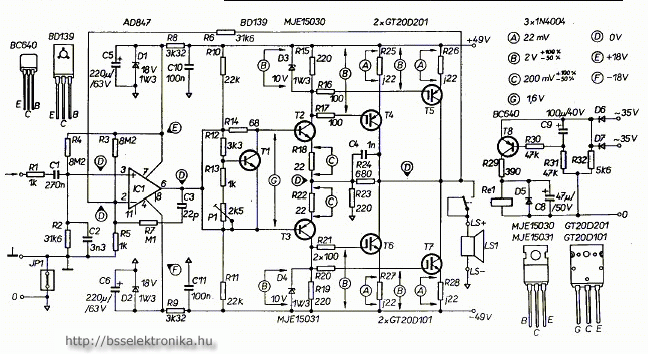

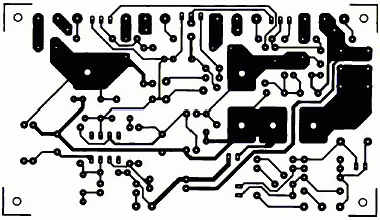

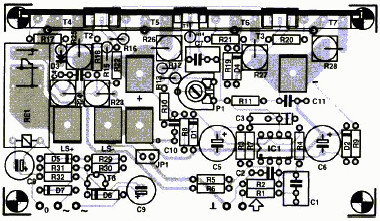

250 W kimenő teljesítményű erősítő, az előerősítést az Analog Devices gyártmányú AD847 típusú gyors (300V/mikrosec) műveleti erősítő végzi. A teljesítményért a GT20D201 és komplementer párja a GT20D101 típusú IGBT (INSULATED GATE BIPOLAR TRANSISTOR) felelős.

Az erősítő torzítása:
130W/8 ohm vagy 245W/4 ohm terhelésnél: 0,1 %
1 W/8 ohm: 0,0046 %
50 W/8 ohm: 0,001%
1 W/4 ohm: 0,007%
100 W/4 ohm: 0,0016%

Kimeneti jel-zaj viszony: min 93 dB

Az erősítőt érdemes kiegészíteni a kis rajzon látható koppanásgátló áramkörrel, mely csak akkor kapcsolja rá a hangszórót a kimenetre, amikor már lezajlottak a bekapcsolási tranziensek, ennek hiányában könnyen elszállhat a hangszóró, és ez szó szerint értendő!!

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2006. március 16. 10:05

Alkatrész dokumentációk

AD847,

GT20D201

Statisztika

Vélemény:
9

Szavazat:
13

Mai látogató:
2

Utolsó látogatás:
2026. szeptember 18. 06:51:31

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,7

4 ★★★★★

4 ★★★★

3 ★★★

1 ★★

1 ★

Legújabb írás

2025-01-01 15:06

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok! Ismerem ezt az erősítőt, nagyon szép hangja van, bár nem ez az eredeti kapcsolás. Ez már egy átdolgozott erősítő, mely rengeteg formában kering a neten. T Giesbergs gutaütést kapna, ha látná. Az eredeti kapcsolás így néz ki. Akármiben tudok segíteni, állok rendelkezésetekre. Misi.

lengyelmisi72 2025. szeptember 08. 06:23:07


Ami biztos teljesítmény ellenállás szerintem az az R25, R26, R27, R28.

KoriKimi 2012. április 14. 20:38:19

Tényleg jó drága ezek az IGBT-k. Most a HQ-nál az N-es 3682 Ft a P-és 4145 Ft.

KoriKimi 2011. augusztus 07. 18:26:53

Hali! Meg tudnád mondani hogy melyikek a teljesítmény ellenállások és hány wattosak? előre is köszi szépen!

tomi-lee(@)freemail.hu 2007. június 27. 18:00:41

igen jó bele, sőőőt, nagyonis :D

igbt(@)igbt.igbt 2007. április 09. 15:24:46

Írjatok PLS

blandl58(@)axelero.hu 2006. október 25. 16:04:08

Nekem van igbt-m ixeh40n120d1-es ez 1200V 60A és 300W-os. Ez jó lenne ebbe az erősítőbe.

blandl58(@)axelero.hu 2006. október 23. 14:10:23

Ez jó, csak az az IGBT nagyon drága, a TME-nél 4300/darab boltban még több is.....viszont 10 000 ért már láttam 400wattos kitet fetekkel frankó gyári nyákkal... stb.

kovariimre(@)freemail.hu 2006. április 19. 21:35:24
