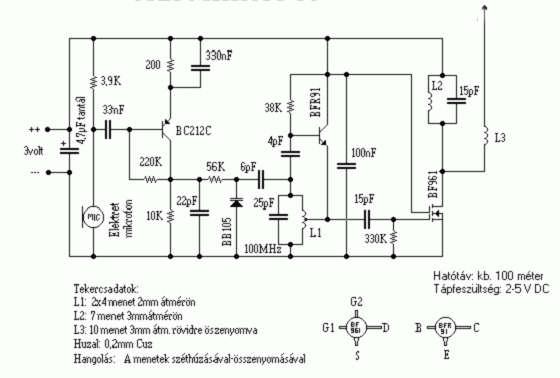

Két nagy hatótávolságú FM adó

Én mindkét adót megépítettem és eddig ezek voltak a legjobbak!!! Még a házak között is könnyedén elérték a 100 méteres hatótávot! (Ha építesz belőle kettőt, két különböző frekvenciára hangolva, akkor akár vezeték nélküli telefont is lehet készíteni. Ami mondjuk tökéletesen használható kaputelefonként. Az áramigényük nem túl nagy. (1-1,5 mA körül van)

Mindkét kapcsolás működik már 2 V-ról is, de maximum 5V kapcsolható rájuk. (Én 2db 1500 mAh-s ceruza méretű akkut kötöttem rá, és sikerült elérnem 46 órás üzemidőt is. Ennél valószínű. hogy tovább is bírná, mert nekem még egy pici LED is rá volt kötve az adóra, ami az üzemképességet jelezte.) Behangolni egy kicsit időigényes feladat, de ha behangoltad, akkor nagyszerűen működik. Még a leghalkabb suttogást is tisztán lehet hallani a vevőben. Antennaként (mindkettőhöz) egy kb. 25-40 cm-es vezetékdarabot kell rákötni. Az áramköröket én egy kb. 3 x 5-ös nyákra építettem meg.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2002. szeptember 23. 22:45

Alkatrész dokumentációk

Jelenleg nincs dokumentum a cikkhez.

Statisztika

Vélemény:
8

Szavazat:
10

Mai látogató:
2

Utolsó látogatás:
Ma 15:57:05

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

4,1

5 ★★★★★

2 ★★★★

2 ★★★

1 ★★

0 ★

Legújabb írás

2025-01-01 15:06

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

hello mindenkinek...A BB105-ös dióda helyett jó egy BC182 vagy BC212-es tranyó B-C diódája!A kapcsolás által kiadott jelet sima FM rádióval lehet fogni (még egy piacos is megteszi max nem lesz olyan szép tiszta!)

josza16(@)freemail.hu 2009. április 09. 07:57:38

szia skori meg tunnád nekem számozni abf961-es alkatrélábait és akapcsolodási pontjait az áramkőrel hogy mejik hova megy ugyan ezt legyél már szives megtenni a bfr91-es el is küld már egy ijennel melékelt rajzot!

colos17(@)freemail.hu 2007. november 25. 10:11:01

Hello!Mivel tudom helyettesíteni a bb105-öst, mert már nem gyártják Előre is köszi

gabor19(@)citromail.hu 2007. október 10. 20:01:43

Skori URH mikrofona tökéletesen működik. Én 107Mhz környékére hangoltam.

Kulisity(@)freemail.hu 2006. december 08. 18:45:03

hello mindenkinek.valaki meg tudná mondani hogy milyen frekvenciasávban működnek?és hogy egyszerű FM vevővel lehet fogni az adásukat?előre is köszi

coolmi(@)citromail.hu 2006. augusztus 27. 11:20:18

Frissítettem az eredeti weblapon az áramkörök leírását. Furcsa viszontlátni a kapcsolásokat mások által küldött levelekben, amiben azt kérdik hogy mit szólok hozzá, szerintem müködne.....? Nos igen.... aki eredetileg elküldte ide a rajzokat gondosan eltüntette honnan is szerezte be. Jelen weblap üzemeltetöje a kérésemre lecserélte a beküldö címét. Sok sikert mindenkienk az utánépítéshez.http://skory.gylcomp.huhttp://skory.gylcomp.hu/urh/urh.html

skoriweb(@)freemail.hu 2006. március 07. 23:30:28

Nagyon jónak látszik a dolog... Ki is próbálom..
