Antenna erősítő TV csatornákhoz

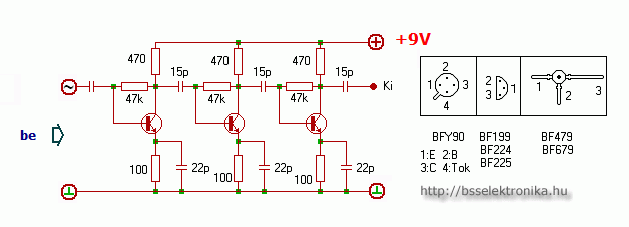

Az erõsítõ a 6...12-es tv-csatornákat erősíti legjobban. Kimenete és bemenete 75 Ohmos koax-hoz illeszkedik. A lehetséges tranyók bekötését mellékeltem. Ajánlatos mindhárom tranyót egyformára választani. Vigyázat!! A BF479 és BF679 pnp! Ekkor meg kell fordítani a tápfeszültséget!
Nézettség:

Szint:


Szavazat:

Készült:
2005. október 17. 14:59
Jelenleg nincs dokumentum a cikkhez.

Vélemény:
16

Szavazat:
19

Mai látogató:
3

Utolsó látogatás:
2024. március 26. 20:43:36

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,2
19
  5  ★★★★★
  4  ★★★★
  2  ★★★
  6  ★★
  2  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Ez a kapcsolás megjelent (nem is egyszer) a Hobbielektronika folyóiratban. Hangolatlan, sok zajt termel... Voltak jobb konstrukciók is. Csak érzéketlenebb tévék esetén hozott valami javulást.

ernoe   2015. június 16. 14:13:06

Sziasztok! Segítségre lenne szükségem mégpedig azzal kapcsolatban,hogy az erősítő bemeneténél milyen kondenzátor van?Mert sajnos az nincsen feltüntetve és így elég nehéz kitalálni,hogy oda mit is kell beépíteni.Fontos lenne a válasz minél hamarabb mert szeretném megépíteni.Csak kulturált és értelmes segítséget választ várok.Üdv mindenkinek Olivér

OLIVÉR   2014. augusztus 03. 09:28:57

Ennek a kapcsolásnak működni kell, annyira nincs mit elrontani rajta. Három db., kaszkás kötött földelt emitterers alapkapcsolás, visszacsatolással, amely egyfelől stabilabbá teszi az egészet, másfelől széthúzza a frekvenciatartományt. Ez utóbbi persze a tranyóktól függ, alapvetően.

Engem az érdekelne elsősorban, hogy mik a tapasztalatok a frekvenciatartományával kapcsolatban. Tudja a szabványos magyar urh adók tartományát még?

Üdv: Abureka

Abureka   2014. január 15. 14:21:49

az előző hozzá szóló személynek írnék hogy a jelek:bemennél:az a húllámzó jel az szabvány szerint váltó fesz.de itt ebben az esetben ami megy a tvdhez kábel a középső vastag vezeték megy oda.a lefelé fordított T az a föld a kábel árnyékolása jönn ide.kimeneten ugyan ez a helyzet, meg ott van ugye a táp + meg a fölt(T) a többi jelzés a tranzisztorokra vonatkozik:E ez a tranzisztor emitterje,B a bázisa, C kollektorja és értelem szerűen számozva.amit én is vettem BFY 90-es tranzisztorokat ezekre oda figyelni mert ami fel van tüntetve lábkiosztás ez az alúl nézzeti.a többinél nincs gond.kivéve ami a kapcsolás leírásánál van feltüntetve a BF 479 BF679-esekre gondolok.ha van kérdésed és tudok segíteni 1000 örömmel.Üdv.

bardos(@)-zárójel nem kell-hotmail.hu   2011. június 08. 19:23:23

Üdv.mindenkinek.én meg építettem ezt a kapcsolás nem vagyok meg elégedve vele(BFY 90-ES TRANYÓKKAL ÉPÍTETTEM).kábel TV-hez használtam volna és sajnos nem vált be, szemcsésebb lett a kép.valahol pedig teljesen nézzhetetlen. a tápja rendesen meg van szűrve 9 volt váltó fesz van,470uF-os kondi van a szűrésnek +100nF a nagyfrekis szűréshez.észrevétel az az ha simán egyenirányítva van a táp akkor kaput nem ér semmit az egész mert akkor minden csatornán nézzhetetlen az adás.lehet hogy ez itt is a problámám hogy nem zajmentes a tápegysége.de ettől jobban le szűrni már nem lehet így is a szűréssel 14,7 voltot kap az áramkör ami esik 12,7 voltra. eredeti kapcsolásán 9-12 voltig lehet neki addni,szal ez nem lehet gond.ha valaki tudna estleg segíteni hogy hogyan tudnám tökéletesíteni az áramkört akkor kérem írjon.(vagy én vagyok tévedésben hogy ez egy olyan erősítő amit nem kábel TV-hez terveztek hanem sima kicsúsztathatós antennához )

bardos(@)-zárójel nem kell-hotmail.hu   2011. június 08. 19:15:22

sziasztok nem tudom hogy az a sok jel mit jelent léci irjátok meg.köszi

konyadominik(@)-zárójel nem kell-freemail.hu   2010. március 26. 16:45:51

Aki feltette ide ezt a kapcsrajzot az legyenszives árulja el hogy honnan van ez a kapcsolás!
Koszi!

spongyabob111(@)-zárójel nem kell-citromail.hu   2008. augusztus 26. 16:21:07

Sziasztok!
Annyi kérdésem lenne, hogy kábelTV-hez használható a kapcsolás?

Projen-merlins(@)-zárójel nem kell-freemail.hu   2008. július 05. 17:59:28

Sziasztok!
ÉN egy másik oldalrol szedtem a kapcsolást, rádió antennaerositoként használom és nagyon megvagyok vele elégedve ajánlom mindenkinek!!!!

bálint   2008. május 23. 18:48:24

remélem érthetőre sikeredett:D ha nem megpróbálkozom majd még 1szer a leírásával

onodcity88(@)-zárójel nem kell-freemail.hu   2007. március 14. 19:53:22
