TDA2030+BD249C és BD250C hídkapcsolás 100W

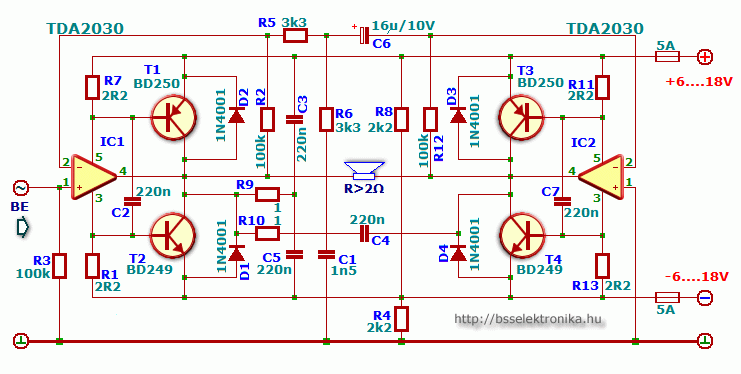

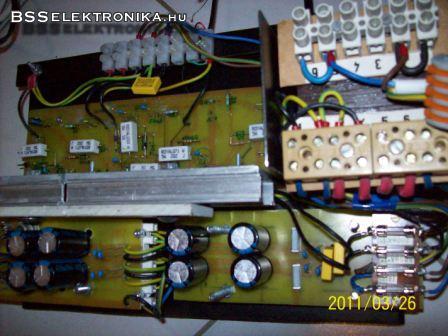

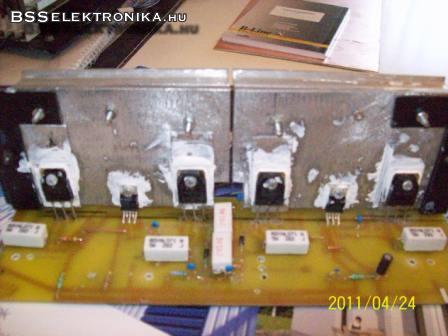

Ez is egy jó kis kapcsolás, ajánlanám hozzám hasonló kezdő erősítő építők számára. Már több helyen is megtaláltam ezt a neten úgy gondoltam megépítve közzé teszem most. Két tranzisztorral bővített TDA kapcsolás hídba kötve.

A megfelelő tápegység kialakításán múlik ez a kapcsolás amely szimmetrikus, a transzformátor 120V/A kétszer 13 V feszültségű.
A puffer kondik után igen nagy hangsúly van a nagyfrekvenciás gerjedések kioltására szolgáló 1400 nF kondenzátoroknak, amit mindkét oldalon elhelyezünk a +tápfeszültség és közép nulla közé, és a -tápfeszültség és a közép nulla közé. A negatív oldalon ez a kondi legyen nagyobb értékű 1800 nF körüli. Továbbá szükséges a pozitív és negatív tápfeszültséget külön 500 nF kondival össze kötni.

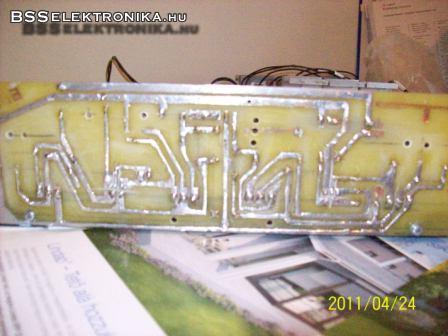

  Nyomtatott áramkör


nyomtatott áramkör  Bejelentkezés után működő funkció!
Nézettség:

Szint:


Szavazat:

Készült:
2011. július 27. 18:15

Vélemény:
48

Szavazat:
12

Mai látogató:
16

Utolsó látogatás:
Ma 11:31:57

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,9
12
  6  ★★★★★
  2  ★★★★
  2  ★★★
  1  ★★
  1  ★

Legújabb írás

Erősítők, előerősítők


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

5ampert nem ránthat akkor sajnos gerjed. Gerjedhet a hosszú tápvezetékek miatt is ,vagy rosszul kialakított tápegység miatt is. A panelra nem árt 2db 2200mikro farádos kondi hidegítésnek+ és0 -és0 volt közzé.A hűtő borda hozzá érhet a lemez házhoz nekem ettől is be gerjedt már ez.A hűtő bordára itt nem jó rá kötni a közép nullát.Ez a kapcsolás +-33volton teljes hangerőnél 4óhmos impedanciával 1-1.2ampert vehet fel. Persze nagyban függ a bemeneti jel erősségétől is.Nyugalmi áramma a 0,08 A tehát 80miliampert nem haladhatja meg.

gabesz   2016. május 29. 19:37:35

Helló mindenkinek!! Jópár éve én is megépitettem 2x 100W formában, (még ahogy becsültem többet is tudott), nagyon meg voltam vele elégedve, most ismét szeretnék egyet épiteni, de hogy ne keljen panel maratással meg ilyesmivel vergödni, tud-e valaki kit-be eladót?? (Nyák+alkatrészek a nyákba)
Kösz a választ !

autosanyi65(@)-zárójel nem kell-gmail.com   2016. április 30. 11:53:33

Aki már megépítette, 5 A-t tényleg ránt ?

Andrasmagic   2016. március 21. 22:20:52

Mekkora poti kellene hangerő szabályzónak a bemenetre?

tivadar(@)-zárójel nem kell-cellkabel.hu   2016. január 09. 23:06:11

Már egyszer régebben megépitettem és nagyon szerettem. Nagyon jó volt. El kellett adnom. Most ujra meg szeretném csinálni. Tudom hogy szigetelni kell, ez alap dolog.

tivadar(@)-zárójel nem kell-cellkabel.hu   2016. január 07. 12:19:55

Ja, nem olvastam el a szöveges részt, igen lehet a kondi 1400nf-os.

kgabor   2016. január 07. 09:45:22

Szia, az összes ic- t és tranzisztort a bordától szigetelve kell szerelni!!! ( tehát lehet egy bordára szerelni, SZIGETELVE ) én nem látok benne 1800nf kondit.

kgabor   2016. január 07. 09:43:10

Üdvözlet. A táphoz való 1800nF os kondi helyett elég lessz az 1400nF-os? Az erősítő két oldalát lehet egy hűtőbordára tenni?Vamn egy nagyom és nem szeretném szét vágni ha nem muszáj.

tivadar(@)-zárójel nem kell-cellkabel.hu   2016. január 05. 17:27:13

IGEN

VALAKI   2015. december 27. 11:50:02

Helló mindenkinek. Nekem egy rádiótechnikás kapcsolásom van. Annyi különbséggel hogy ezen szerepel 2db elkó tápszűrésre. Ha azok bennt vannak akkor is kell a cikk írója által írt 1400nf és 1800nf os kondi?

tivadar(@)-zárójel nem kell-cellkabel.hu   2015. december 26. 19:09:30
