FM vevő TDA7000-el

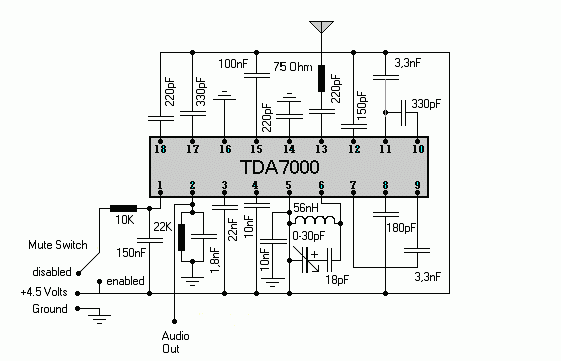

Ez az FM rádióvevő egy TDA7000 -es IC-vel működik, az áramkör felépítése nagyon egyszerű. Ha a kapcsoló „enabled” állásban van, akkor az „Audio Out” kimeneten AF jel jelenik meg, azaz lesz kimenő jel, ha a „disabled” állásban van, akkor el van némítva a vevő.
A kimeneten megjelenő AF jelet, még fel kell erősíteni, mert így önmagában nem képes meghajtani egy hangszórót. Ilyen erősítőnek jól megfelel egy LM386-os IC-vel felépített erősítő is, de kifejezetten a vevőhöz alkalmas erősítő is építhető. L=6 menet 6 mm-re 1cm hosszan, 0,5 mm átmérőjű zománcozott rézhuzalból. A vevőt a trimer kondenzátorral lehet hangolni. Megfelelő tekercs esetén a vett adó frekvenciája 1,5 és 110 MHz között tetszőleges értékű lehet, a vevő tudja őket fogni. Antennaként egy 90 cm-es teleszkóp antennát érdemes használni. A tápfeszültség 4,5 és 9 V közötti érték lehet. (pl.: 3 db sorba kapcsolt ceruzaelem) Az áramfelvétel kb.: 30 mA.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2002. október 22. 08:01

Alkatrész dokumentációk

LM386,

TDA7000

Statisztika

Vélemény:
11

Szavazat:
19

Mai látogató:
4

Utolsó látogatás:
2024. május 03. 17:11:12

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

4,2

10 ★★★★★

5 ★★★★

2 ★★★

1 ★★

1 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Szép napot! Szeretném megépíteni a vevőt. Van e valaki ,akinek személyes tapasztalata van a kapcsolással kapcsolatban. Köszönöm, ha bárki válaszol ill. ha bárki hasznos információval tud szolgálni.
Békés Új Évet! Gábor
Email: guaaa29@gmail.com

guaaa29(@)gmail.com 2023. január 03. 07:58:38

Sziasztok !

Aki megépítette ezt a vevőt , az leírná nekem hogy mennyire érzékeny ?
Lehet-e fogni vele a távoli , gyenge adást is ?

Dani 2012. május 03. 23:46:09

Megépítettem és működik, ezer köszönet a kapcsolásért. Üdv.:acetylcholin

feherrasztakukacfreemail.hu 2011. április 26. 21:13:35

tudna vki segíteni? megépitettem a kapcsolást, de csak sistereg. elöször kerámia trimmerkondival csináltam. ( 0 tól 30 ig állitható nem volt csak 20 tól 40p ig,azzal probáltam, majd műanyag trimmert is kiprobáltam, aztán hagyományos forgókonit.A tekercs ugy van ahogy elő irták ( 6me 6mm re, 1 cm hosszan 0.5mm es zománcozott rézhuzalbol.) Antenna erösitöt is csináltam hozzá BF224 tranyóval, de hiába. Nem tudom milehet a baj. Tudnátok vmi 5letet adni mit csináljak vele? Előre is köszi

overvoice(@)c2.hu 2008. október 12. 17:09:29

hello nekem egy ojan vevo berendezes amivel nagyon alacsony es magasabb frekvenciáju es ultra hoszu hullamokat is lehet fogni nem akarok ertekeket irni mert nem tudom mi a hatar marmint nincs penzem ojanra mint a nasaé csak kellene egy elore is koszi

gyilokkill3R(@)hotmail.com 2008. március 19. 23:56:03

Üdv.Tud valaki egy hasonló rajzot csak sztereoban egy fejhallgatohoz kellene.??,

arnold8705(@)freemail.hu 2008. március 18. 23:34:51

Igen, de az áramkörök okozhatnak kis eltéréseket, mert az induktivitásuk és kapacitásuk nem biztos, hogy egyforma, de ez széles sávon elhanyagolható.
Jose

jose7(@)freemail.hu 2008. február 24. 12:38:10

Helló!
Ha csak egy adott frekit akarok fogni akkor ugye az induktivitást és a kondikat kell az adóban lévővel azonosra cserélni? Köszi!

wjlf(@)darkangels.hu 2008. február 24. 11:57:06

Megépítettem, és működik

ndavid87(@)freemali.hu 2006. december 10. 20:14:56
