Digitális műszer ICL7107-el

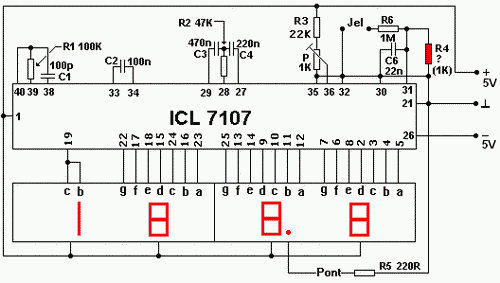

Pl: 1K esetén 200V-ot, 10K-nál 20V-ot. Közös anódos LED számkijelzőket kell alkalmazni, pl.: VQE14. Hitelesíteni a Potméterrel lehet. Jobb ha helitrimmert alkalmazunk, de a NYÁK-on két félének is van helye. A kész áramkör 1888 kijelzésnél kb. 200 mA vesz fel, a 7805-ös IC-re nem árt egy L alumíniumot rácsavarozni hűtésnek. A kijelzőket szalagkábellel kötöttem össze, egyszerűen a forrpontra forrasztottam rá. Az ICL7107 -est jobb ha foglalatba rakjuk, lehetőleg a lábát kézzel ne érintsük. Hitelesítést egyszerűen csináltam, egy gyári készüléket kötöttem mellé és összehasonlítottam.
Az amper mérése is rettentő egyszerű (gyakorlatilag feszültségmérés): a tápegység 0,2 ohmos áramkorlátozó figyelő ellenállás két végére kell kötni a műszerünket. Ahogy növekszik a tápegység terhelése úgy esik az ellenálláson a feszültség, tehát a két végén kell megmérni a feszültséget. Én legalábbis így csináltam, viszonylag pontosan méri az áramerősséget. A műszer egyszerűen bővíthető kapacitás mérésre a megfelelő előtét áramkörrel.

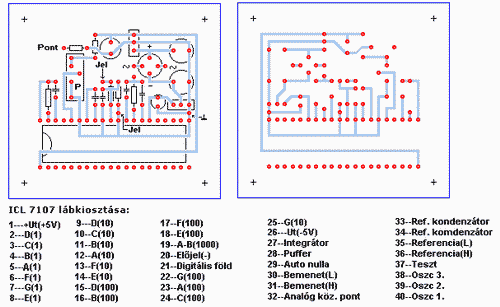

A negatív feszültség (-5V) ha esetleg nem áll rendelkezésre valamilyen okból, akkor előállítható a +5V-ból feszültség polaritás váltóval. Nyákrajz: Egyszerű tápegység kapcsolás a műszerhez: A műszer kiválóan alkalmazható például szabályozható tápegység kiegészítő áramköreként.
