HF erősítő TDA1554Q IC-vel (2x20W)

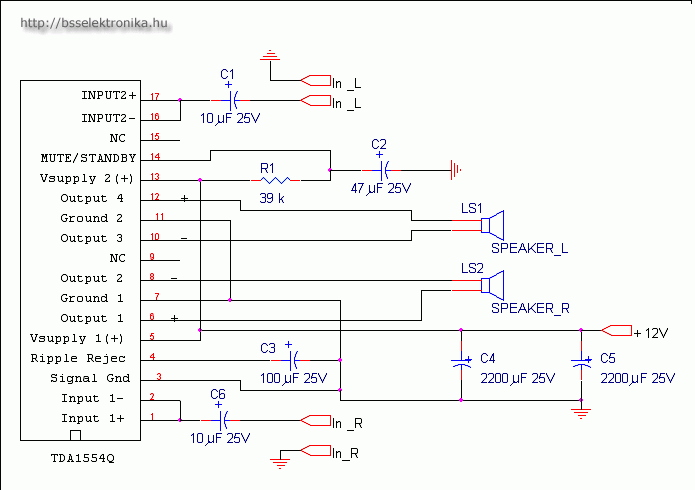

Egyszerű erősítő TDA1554Q típusú IC-vel, ami egyébként tud 4x11W-os üzemmódban működni, és mindezt teszi 12V-ról is, tehát autó erősítőnek is kiválóan megfelel. (már persze, ha a 2x20W elég...) Teljes kivezérlésnél 12V-on kb 6A az áramfelvétele.
A hangszórók impedanciája a kapcsolásban 4 ohm, ha ennél nagyobb impedanciájú hangszórót hajt meg, akkor csökken a kimenő teljesítmény, más baj nem történik.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2005. december 06. 14:34

Alkatrész dokumentációk

TDA1554Q

Statisztika

Vélemény:
38

Szavazat:
15

Mai látogató:
5

Utolsó látogatás:
2024. április 19. 23:50:17

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,7

6 ★★★★★

3 ★★★★

3 ★★★

2 ★★

1 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok.
Én is megépítettem a kapcsolást, de a zúgást és a különböző zajok szűrésére beraktam 4 kerámia kondit, 2 db 10nF-os kondit a jelbemenetekre azaz az 1,2 láb és a föld közé illetve 2db 100 nF kondit a betápnál a 2200uF kondikkal párhuzamosan.
Itt megtaláljátok a módosítást, illetve egy nagyon jó nyák beültetési tervet amely alapján nagyon jól meg lehet csinálni próbapanelre is.

horyp88(@)gmail.com 2012. október 01. 11:31:28



Én is megcsináltam de abszolút semmit sem csinál csak a 2200-as kondik töltődnek fel pedig mindet a rajz szerint csináltam, kivéve, hogy a 39k ellenállás helyett 33k használtam ez lehet a baj?

valaki 2011. december 31. 11:40:00

Énis megcsináltam és tökéletesen működik

Gergő 2011. április 16. 22:02:44

csiga:Ígyis ugyanaz a baja.Az MP4-en szólt jól, de ki is ütötte az erősítőt benne.

martin96 2011. március 27. 12:41:59

tegyél mindegyik kimenetre 1ohm-os ellenállást sorbakötve 220nano-s kondikkal a test felé (remelem érted hogy mit magyarázok. sohasem ment a fogalmazás)

csiga 2010. december 03. 16:12:38

Megcsinálltam énis csak TDA1558-as ic-vel és ha rárakom a számítógépre poti nélkül akkor kattog és még a monitor is vibrál.Ha potival rakom rá akkor nem szól egy kicsit se.Ha az MP4-re rakom akkor csak egy kicsit kattog.Mit rontottam el?

martin96 2010. november 07. 11:18:44

szerintem 47k-s a jó én majdnem mindig ilyet használok.

csiga 2010. szeptember 20. 23:20:17

TDA1557Q val is mükszik?

ARCT Elektrik 2010. május 19. 13:17:58

Mekkora potméter kell a bemenetre a hangerő szabályzásához?

ARCT Elektrik 2010. március 30. 16:18:47

A biztonság kedvéért pufferold külön őket. Használhatsz nyugottan 20W os helyett 60w os hangszórót. Ahhoz hogy jobb basszust érj el a bemeneti kondenzátort kell növelni. Én azért raknék egy 100n-os kondit a pufferokkal párhuzamosan a biztonság kedvéért mert nem akarom az 50 Hz-t hallgatni ha éppen nem szól semmi :)

artc(@)freemail.hu 2010. február 12. 21:42:39
