RS232 analizátor

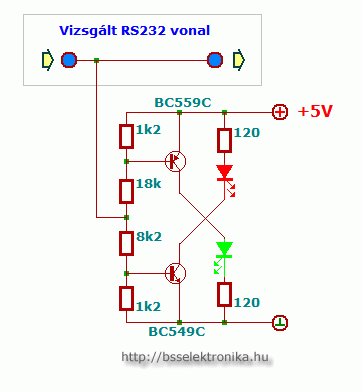

A számítógép soros vonalainak vizsgálatára alkalmas a kapcsolás. A két tranzisztor szintillesztést végez a soros vonali jelszintekről. Érdemes a kapcsolásból annyit megépíteni, ahány jelet vizsgálni akarunk.
Gyakran a soros kommunikációhoz három szál vezetéket használnak: RxD, TxD, GND. Egy ilyen vonal vizsgálatához két ilyen áramkörre van szükség: egy a vett (RxD), és egy a küldött (TxD) jelszintek ellenőrzésére.
A kapcsolás áramfelvétele minimális, ha világít valamelyik LED, akkor kb 27 mA, ha egyik LED sem világít, akkor 0,15 mA.
Gyakran a soros kommunikációhoz három szál vezetéket használnak: RxD, TxD, GND. Egy ilyen vonal vizsgálatához két ilyen áramkörre van szükség: egy a vett (RxD), és egy a küldött (TxD) jelszintek ellenőrzésére.
A kapcsolás áramfelvétele minimális, ha világít valamelyik LED, akkor kb 27 mA, ha egyik LED sem világít, akkor 0,15 mA.
