Vasútmodell tápegység (3A)

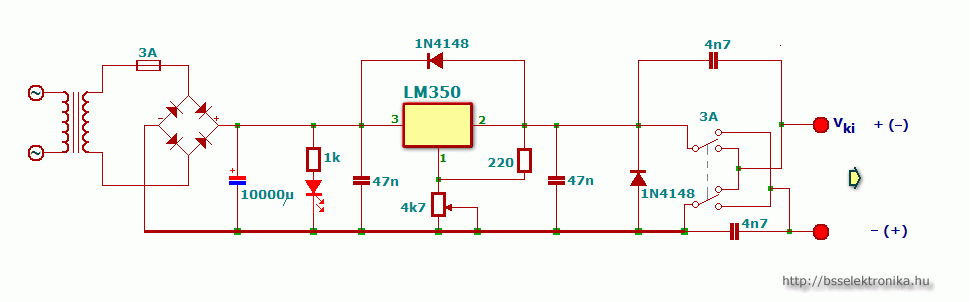

Egy terhelésfüggetlen tápegység azoknak, akik a terepasztaljukhoz tápegységet szeretnének építeni. Az alkatrészköltség (a trafó nélkül) 1000 forint alatt van. Alapja az itt is megtalálható szabályozható tápegység LM350 IC-vel, annyival módosítva, hogy került bele ívhúzás elleni védelem. Jó kiváltója az FZ-1-es tápnak. Mindenkinek sikeres utánépítést!

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2013. január 17. 23:00

Alkatrész dokumentációk

LM350

Statisztika

Vélemény:
32

Szavazat:
14

Mai látogató:
4

Utolsó látogatás:
2024. április 17. 19:00:52

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,8

6 ★★★★★

2 ★★★★

4 ★★★

1 ★★

1 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Tamás! Valami ilyesmibe keveredhettem én is. De ez egy Bp-i,régóta működő dél-budai bolt. Hát, figyelni kell.
Az A-betűs a másik cégtől van. Üdv Gyuraas

gyuraas 2016. december 06. 21:38:46

Jánosnak 001.jpg

Üdv! Én is találkoztam hamis példányokkal, igaz én az aliról rendeltem potom pénzért ingyenes szállitással. Az esetemben terhelés nélkül rendesen szabályzott, mihelyt megterheltem egy 12V 6W izzóval, pár perc után bezárlatosodott. Pedig 20v-os laptopadapterről üzemeltettem, az IC is rendesen el volt látva hűtőfelülettel. Később rendeltem másik forgalmazótól, évekig működött, amig le nem váltottam egy kinai kapcsolóüzemű modullal.

Tamás 2016. december 06. 18:01:28

T. gyuraas. Bár én nem sokat értek a vasút modellezéshez igy csak kérdezek önnek nem inkább egy állítható feszültségű forgás irány váltóra volna szűksége? (gyorsabb - lassabb , előre - hátra menet)

xitibi 2016. december 05. 10:20:38

Üdv, főleg xitibi!
Eddig még nem gondoltam, hogy van silány minőség is. 8 db tönkrement teljesen azonos, sorozarszámú, elég silány a rányomat. Egy másik helyről beszerzetten nem is lenyomat van, hanem mintha préselve lenne a feliratozása. A többin meg gyengécske festék-pecsételés.
Persze, visszamegyek az üzletbe, (bár már egyszer reklamáltam már), de inkább a nem kidobott ,átégett 5 potméter a jelentősebb összeg. Mivel nekem csak 12-12 V max-ra van szükségem, ügyelek, hogy 15 volt fölé ne menjen az Ube fesz.
Köszönöm a tanácsot, és az alkatrész-ajánlást is.
Üdv Gyuraas

gyuraas 2016. december 04. 21:52:24

T. gyuraas. valami nem stimmel nekem. lm 317,lm 338-ra simán lehet 30v egyenfeszültséget kapcsolni. (persze az ic-ét hűteni kell ) tehát önnek vagy nem azt adtak vagy silány hamisítványt kapott. mind két esetben az eladónál reklamálnék.
itt említeném meg önnek hogy az lm317 max 1,5A tud.
javaslom önnek az lm 2576-ot (az oldalon talál hozzá leirtás.) (akár egy pc táppal összekötve)

xitibi 2016. december 04. 09:26:23

Üdvözletem!
Megoldásra leltünk, nagy segítséget POLIP építőtárstól kaptam. A műhelyében alapról összeraktuk a kapcsolást, lm317-tel, alaposan mindent kimérve, és működött/ működik.
A táp volt részben hibás, a névleges feszkót jóval túlhajadta terhelés nélkül, a teljesítménye isaránylag kicsinek bizonyult.De az ic is csak kb 18-24 Vig bírja, azért szálltak el, rövidzár és a potméter zárlaton füstölt.
Köszönöm másoknak is a segítséget,.Alaposabb, precizebb készítéssel el lehetett volna kerülni, amit végig csináltam.

gyuraas 2016. december 03. 20:24:05

Polip! Bocs, gyuribicaj@gmail.com a cím. A gyuraas egy freemailos. Mégegyszer bocs. Friss alkatrészeim vannak.

gyuraas 2016. november 29. 11:08:30

Szia,
Írtam a email címedre.

Üdv. Polip

Polip 2016. november 29. 09:12:58

Megint elakadtam, Polip, az emailon, gyuraas@gmail.com, részletezzük. Köszönöm!

gyuraas 2016. november 28. 22:27:04

Szia Gyuri,
Természetesen mindenben segítek, akár személyesen is ha arra lenne szükséged. Írd meg majd hogy mi lenne számodra jó és megbeszéljük.

Üdv.

Polip 2016. november 26. 12:38:11
