Számkombinációs kódzár

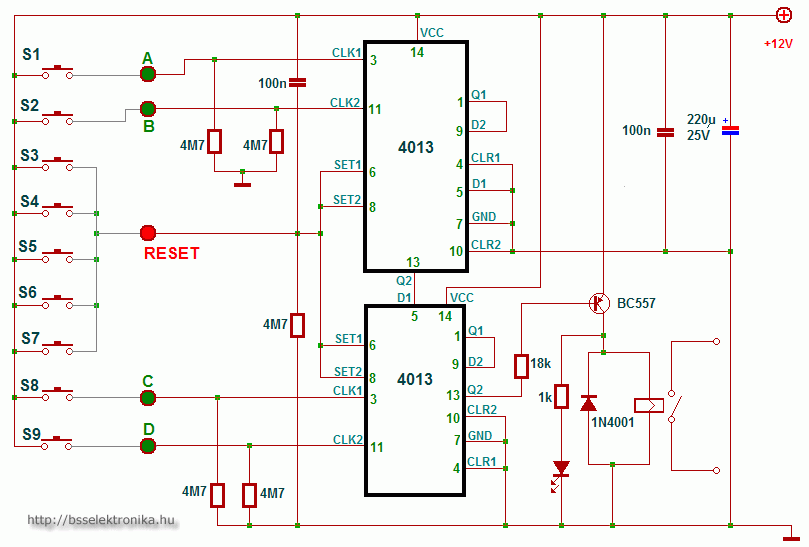

A rajzon egy kódzár látható 4013 típusú IC-kel megvalósítva. Az S1...S9 gombok célszerűen valamilyen egybeépített billentyűzet lehet, az A, B, C, D pontokra sorban beadott impulzusok hatására húz meg a relé. (a rajzon beállított kombináció S1, S2, S8, S9) Bármelyik más gomb hatására az IC kimenetek törlődnek, tehát újra be kell adni a számokat.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2006. szeptember 12. 01:39

Alkatrész dokumentációk

4013,

1N4001,

BC557

Statisztika

Vélemény:
28

Szavazat:
13

Mai látogató:
2

Utolsó látogatás:
2024. április 17. 16:19:01

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,9

6 ★★★★★

3 ★★★★

2 ★★★

1 ★★

1 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Nagyon köszönöm a segítséget! Az 5V-os működéssel még jól is jövök ki.. Relét meg leválasztom mert azt 9V-ról táplálnám. ;)

zoli9521(@)gmail.com 2015. július 31. 22:11:08

Működne csak az ttl azaz Max 5V-tal fog működni tehát akkor 5V-os relé fog kelleni

Petike 2015. július 31. 21:13:28

Arra lennék kíváncsi 74ls74 IC-vel működne-e, mivel a kimenetek nagyon hasonlóak. sajnos 4013 nem áll rendelkezésemre. Nagyon örülnék ha valaki segítene.
DTMF dekóderhez kellene megépítenem :D

zoli9521(@)gmail.com 2015. július 31. 19:36:55

Különben meg jó a rajz. Én megépítettem és működik.Ajtónyitásra egy végálláskapcsolóval pozitívot a rezetre

mosio01 2014. július 22. 11:34:59

Igazatok van, de én szívesen segítek ha kérik.A mosio01@freemail.hu címen elérhető vagyok.Nyákterv Sprint Layout 5.0-ban, de Mach 3-ra kész maróprogram is van.

mosio01 2014. július 22. 10:31:54

Igazad van szerintem is így van ez meg egy igazán nem túl nagy terv amúgy sem. Nagyon a luxusban éltek kéregetők hisz a sült galamb csak a mesében repül a szátokba na meg persze a BSS be.
Van még valaki aki így gondolja

Hudák Laci96 2014. március 15. 22:48:16

Nem közvetlenül a kapcsoláshoz, de olvasom ahogy minden kapcsolásnál sokan a nyáktervért kuncsorognak:

Tervezd meg magadnak, ha mindig más tervezi meg helyetted, akkor soha a büdös életben nem tanulod meg!

Szerintem..

hzs3921 2014. március 13. 16:52:39

ja és a többi ( NEM HASZNÁLT ) nyomógombot a resetre kötni .. de ez alap :P

legoli98(@)citromail.hu 2013. február 07. 17:48:37

sziasztok ez szerintem bármeddig bővíthető nem csak 9 nyomógombig így sokkal kissebb a feltörési lehetőség mert hiába csak 4 kombinációs ha 100 nyomógomb van akkor lehet egy ideig próbálkozni a feltörésénél .. csak úgy kell a kombinációt elrendezni hogy pl ha 25 nyomógomb van akkor 24 9 17 1

legoli98(@)citromail.hu 2013. február 07. 17:47:45

Helló!
Valaki tudna nekem NYÁK rajzot küldeni + beültetési rajzot erre az e-mail címre: petruc95@freemail.hu
