Index vezérlő PIC-el

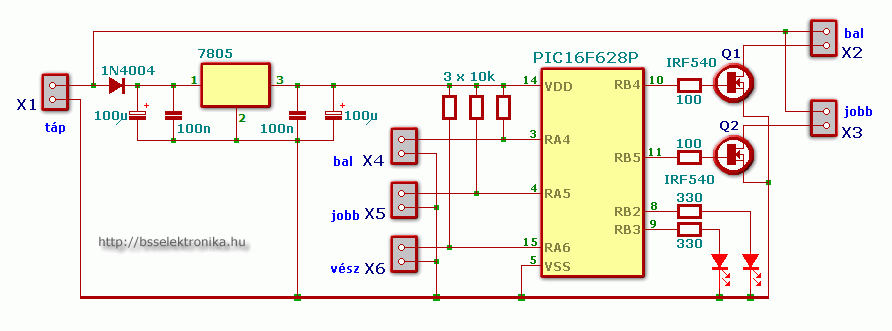

Az index vezérlő felhasználható autóhoz, motorhoz. A PIC-nek az 5V-os feszültséget a stabilizátor állítja elő. A két LED a visszajelző amit a műszerfalba helyezhetünk be, de nem kötelező. Ha nincs bekötve az a rész akkor is működőképes az elektronika. A két-két oldali izzót fet vezérli ami esetünkben egy IRF540-es darab.

A működtető program innen letölthető.

Nyomtatott áramkör
Bejelentkezés után működő funkció!

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2014. december 14. 20:50

Alkatrész dokumentációk

IRF540,

1N4004,

PIC16F628

Statisztika

Vélemény:
9

Szavazat:
11

Mai látogató:
6

Utolsó látogatás:
Ma 15:00:00

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,4

3 ★★★★★

3 ★★★★

2 ★★★

1 ★★

2 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Ha szeretném a villogás sebességét, vagy a villogások közötti időt állítani, mit kellene átírni a programban, hogy ezek módosuljanak. Előre is köszönöm. Üdv.: András.

Bandika86 2021. május 23. 22:06:37

Valaki több képet esetleg nem tud küldeni ???

bence21 2015. szeptember 23. 09:24:48

tudom hogy leolvasható de nem vagyok biztos benne hogy miből mennyi kell...aki ért hozzá azt kérem irja le :(

toto18 2015. szeptember 23. 09:08:14

A kapcsolási rajzról le olvasható az összes alkatrész...

Bender92 2015. szeptember 17. 10:57:43

valaki alkatrészeket le írja nekem ?

toto18 2015. szeptember 16. 09:34:56

A kapcsolás használatát ebben a formájában nem javasolom, mert az irányjelző világítás nem kényelmi, hanem [COLOR=#800000]biztonsági elem[/COLOR] az autóban.
A gyári indexrelék tudatosan vannak úgy gyártva, hogy egy kiégett izzó esetén sűrűn kattogjanak: ezzel jelzik a sofőr számára azt, hogy hibás az irányjelző világítás.

Mindenki anyázott már olyan sofőr miatt, aki nem használt irányjelzőt kanyarodáskor vagy sávváltáskor és és súlyos balesetek is történnek emiatt.
A fenti kapcsolást használva az autójában, a teljesen szabályosan (tehát jelen esetben irányjelzést megfelelően használó) kanyarodó/sávváltó sofőr akár órákon át autózhat nem világító irányjelzőkkel.
Szerintem ezt nem kellene erőltetni.

razarus 2015. május 31. 10:17:55

Aki annyira benne van az autó/motor index ledesítésben mint én az tudja értékelni leginkább ezt a kapcsolást mert tény hogy lehet kapni direkt ledhez való index relét de tapasztalatból tudom hogy egyik sem működik csak akkor ha csak 1 pár index ledes 1 pár maradt izzó de még úgy is gyorsabban villog de nem annyira mit a hagyományossal ezért tartom hasznosnak az ilyesfajta kapcsolásokat.
Bár én az egyszerűbb 555-ös kapcsolást használom amit egy az egyben az indexrelé helyére "plug any play" módon bekötök meg adok neki egy testet. Hibálya hogy gyujtás ráadása után fojamatosan megy de a kapcsoló üres állásában nem villogtatja az indexeket tehát funkciónálisan tökéletes.
Ezzel a kapcsolással csak annyi megjegyezni valóm van hogy ezt nem lehet közvetlen az index relé helyére rakni hanem a kapcsoló és az index közé, kisebb átalakítást igényel de ez legalább nem megy nonstop ha nincs is rá szükség. Az 555-ös höz képest kicsit drágább de még mindíg olcsóbb mint a bolti ledes index relék.
GRAT

ARCT Elektrik 2014. december 18. 10:22:48

Érdekességnek nagyon jó, továbbfejlesztve "bármire" lehet használni. Minap vettem indexrelét 1800 ft.

samek 2014. december 15. 09:47:17

Kár ilyen funkcióra elhasználni egy pic-et, mivel egy logikai IC-vel is megoldható az egész. Másrészt veszélyes lehet, ha lefagy a pic programja és nem tudsz emiatt indexelni, vagy össze-vissza indexel, amikor nem kéne.

valaki 2014. december 15. 04:12:45
