BSS elektronika - Esőhang generátor

Esőhang generátor

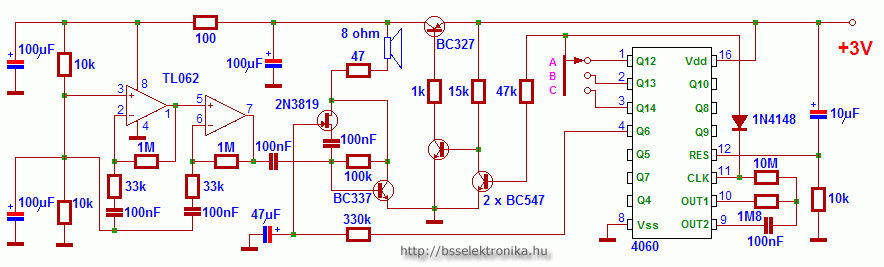

A kapcsolás az eső hangját szimulálja. A TL062 típusú műveleti erősítőkből felépített oszcillátorokat modulálja a 4060 oszcillátor. A 3V-os tápfeszültséggel (ami célszerűen 2 AA ceruzaelem lehet) nem minden CMOS IC indul el biztosan, de a Motorola gyártmányú MC14060 biztos hogy jó választás itt. A három állású fokozatkapcsolóval a működés idejét lehet beállítani, az A állásban 15 perc, a B 30 perc, a C pedig 60 perc üzemidőt jelent. Ha az időzítés lejárt, a tápfesz ki-be kapcsolásával lehet újraindítani a generátort. Az 1N4148 dióda helyettesíthető 1N914 típussal, a BC337, BC327, BC547 helyett is megfelel hasonló paraméterű szilícium tranzisztor. A 2N3819 n csatornás FET is helyettesíthető hasonló paraméterű FET-tel.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2006. június 09. 11:46

Alkatrész dokumentációk

1N4148,

1N914,

2N3819,

4060,

BC327,

BC337,

BC547,

TL062

Statisztika

Vélemény:
8

Szavazat:
14

Mai látogató:
2

Utolsó látogatás:
2024. április 24. 14:02:43

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

4,0

7 ★★★★★

3 ★★★★

2 ★★★

1 ★★

1 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Ennek egyébként milyen hangot kéne adni ??? Mert nekem olyan mint valami kontakthibás poti ráadásul iszonyatosan halk

rethek(@)freemail.hu 2010. október 31. 15:59:40

Üzemképes kapcsolás, első rugásra indult.

csarlisiin(@)freemail.hu 2010. szeptember 01. 08:31:20

Nem hiszem el hogy ennyire lusták vagytok!Egy ilyen nyákrajzot fél óra alat őssze lehet dóbni!Kőnnyeb kunyerálni mi?

hiliboy(@)citromail.hu 2009. január 02. 16:03:40

üdv! nemtud vki küldeni kész nyáktervet?

anime-fan(@)freemail.hu 2008. április 28. 08:59:49

Szia.
Mivel rajzoltad a kapcsolást,mert nagyon szép ?

debremisi(@)freemail.hu 2007. szeptember 27. 21:47:47

Csak benéztem ide. Mire jó? Az még hagyján, de az a TL062 sokmindent csinálhatna, csak oszcillátorként nem fog müködni... (szerintem el van baltázva a rajz) ez már kicsit olyan Rádiótechnikás (ujság) stilus. Ott gyakran elöfordult, hogy kritika nélkül átvettek rajzokat máshonnan, aztán aki megpróbálta összerakni az szivott vele rendesen...

skoriweb(@)fremailpont.hu 2006. szeptember 22. 09:41:54

Esőhangot lehet vele szimulálni a kandallóhang mellé :-)

d.virag(@)freemail.hu 2006. június 11. 11:36:25

Nagyon tetszik!!!
de mire lehet használni?

lpeti87(@)hotmail.com 2006. június 10. 18:10:52
