LED-es kapcsolások

LED 1,2 V-ról egyszerűen

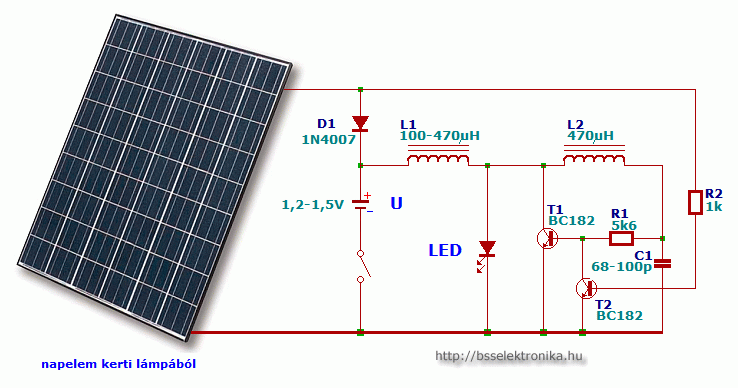

Egy nagyon egyszerű kis rezgőkörös kapcsolás. Az L1 induktivitás segítségével növeli a feszültséget, így termel a lednek megfelelő feszültséget. Ha nincs napelem akkor a T2, D1, R2 alkatrészek is fölöslegesek. Nyákot nem pakolok fel, hiszen annyira egyszerű hogy mindenki tud tervezni. A kapcsolás nem csak elmélet, hanem MÛKÖDIK IS!!! A tranzisztor bármilyen NPN tranzisztor lehet. A BC182 olcsó én ha kísérletezek mindig ez az egyik amit használok.
Sok sikert az utánépítéshez! Én már sokat csináltam, és ilyen a zseblámpám is. Annyi fényt csinál hogy este látok vele. (olvasni azért nem lehet rendesen egy LED-del)

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2010. március 04. 07:35

  Alkatrész dokumentációk

BC182

  Statisztika

Vélemény:
25

Szavazat:
15

Mai látogató:
12

Utolsó látogatás:
Ma 22:09:44

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
4,1
15
  8  ★★★★★
  3  ★★★★
  2  ★★★
  1  ★★
  1  ★
Az írást küldte:

Legújabb írás

Leírások2025-01-01 15:06

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Az aksit az ott jelzett helyre kell bekötni,(ahova a 1,2-1,5v van írva)És elvileg ez a kapcsolás így ahogy van úgy működik mint egy kerti lámpa azaz tölti az aksit sötétedéskor pedig bekapcsol.Amúgy én ilyen kapcsolást továbbgondoltam ledes "feszültség mérővé",az elve hogy a zöld led nagyobb feszültségen nyit mint a piros,tehát kell egy zöld és egy piros led(én 3mm-es víztisztát használtam)meg egy párszáz ohm-os ellenállás.A zöld led párhuzamosan kapcsolódik a piros led és ellenállás soros kapcsolásával.Innentől(én aksival teszteltem)világít a piros és zöld led is kb 1-0.8V feszültségig,alatt már csak a piros kb 0.6-0.4V feszültségig.Elemteszternek is jó valami kisebb terheléssel párhuzamosan kötve.Olyan helyre alkalmas ez a kis figyelő ahol sorosan kötött pl. aksikról(minden aksihoz egy berakva) van valami hajtva mert ha nem egyeznek a cellák van amelyik hamarabb adja meg magát és így látni h egy aksi kiesett a sorból mielőtt a többi agyonvágná azt az!jó próbálkozást! :)

kivi12(@)-zárójel nem kell-freemail.hu   2013. április 17. 13:56:42

Üdv...A kerti napelemes lámpában van egy 1.2V/600mA-es akku, ebbe hová kell bekötni, hogy a napelemből kapott energiával, napközben a nap feltöltse az aksit...Ja ! Valamint, hogy csak sötétedéskor kezdjen el világítani, mit kell még bele szerelni és hová...

MikRobi   2012. október 18. 23:59:23

Igen úgy van ahogy írtam és 3 darab fehér ledet visz 2 darab ceruza elemről

lac999(@)-zárójel nem kell-freemail.hu   2011. május 28. 18:24:17

Hello!próbáld ki 2x 47uH-vel és 1,5 K ohm-al és 1,5 nF-al.Azthiszem nekem 3 voltról így működött 3 darab fehér leddel. egyedül az 1,5 nF-ban nem vagyok 100% -ig biztos. De összepakolom a kapcsolást a napokban hogy biztosat tudjak mondani. Üdv : Laci

lac999(@)-zárójel nem kell-freemail.hu   2011. május 27. 13:03:53

Sziasztok!Vettem egy akksi tartót, amibe 2 db akksi fér el. Így most van 2 db sorba kötött 1.2 V-os 600 mA-s áramforrásom. Milyen módosítást kell elvégezni, hogy ez az áramkör működjön ilyen feszültség mellett?

chrisrulzca(@)-zárójel nem kell-aol.com   2011. május 26. 09:52:46

Köszönöm!

demeattila(@)-zárójel nem kell-hotmail.com   2011. február 18. 20:10:37

http://www.hestore.hu/prod_10026385.htmltessék az infó. 2 darab ilyet veszel és meg is van a tekercs.

lac999(@)-zárójel nem kell-freemail.hu   2011. február 18. 19:23:18

Hali!Az L1 és L2 alkatrészről tudnál valami infót adni?Köszönöm!

demeattila(@)-zárójel nem kell-hotmail.com   2011. február 17. 22:49:54

hello!Nincs mit! Ezért raktam fel a kapcsolást hogy segítsek másokon a kapcsolással.

lac999(@)-zárójel nem kell-freemail.hu   2010. augusztus 02. 15:21:03

Nembaj úgy is egyet tervezek róla menetni csak kíváncsi voltam.Köszönöm a segítséget.

szaky27(@)-zárójel nem kell-freemail.hu   2010. augusztus 01. 19:05:27
