Pontos 1 Hz frekvenciájú órajel 2.

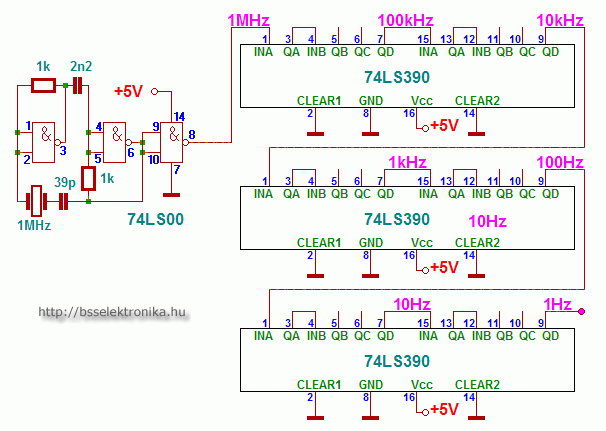

A rajzon digitális óra kapcsolásokhoz használható pontos 1Hz frekvenciájú órajel előállítása látható. Hasonló a 7490 típusú IC-vel felépítetthez, de itt az osztást a 74LS390 végzi. Az 1MHz frekvenciájú oszcillátor 74LS00 IC-vel van felépítve. Ez az 1 MHz frekvenciájú jel van leosztva a 74LS390 számlálókkal, míg a 1000000-val osztás után a végén előáll az 1Hz-es TTL jel. A pontos 1MHz frekvenciát a 39 pF-os kondenzátorral lehet beállítani, párhuzamosan kötve vele kis kapacitású (1-2 pF)kondikat.
Érdemes minden IC táplábai közelében egy 100 nF-os szűrőkondenzátort elhelyezni a zavarjelek elkerülésére.
