Infra adó-vevő

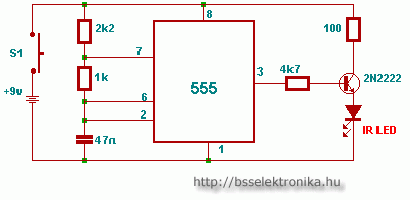

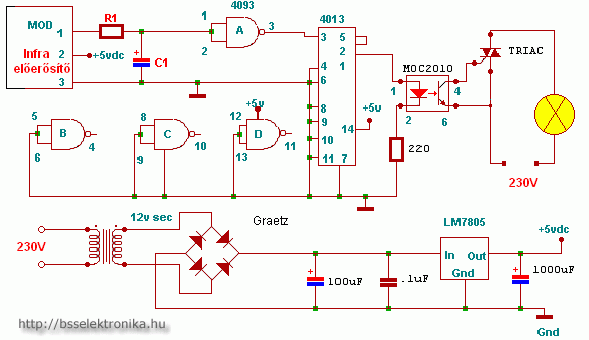

A vevő tartalmaz egy TFM 5360 típusú előerősítőt. Ez tartalmaz egy kis elektronikát. ( előerősítő és szűrőt) A 4093 nem használt bemenetei földre vannak kötve a zavarvédelem miatt. Ha a vevő egység jelet kap az adótól, a 4013 átbillen, és az optocsatolón keresztül bekapcsolja a fogyasztót. A következő jel hatására a 4013 kimenete ismét L szintre vált, ekkor a fogyasztó kikapcsol. A ki- és bekapcsolást a hálózaton egy BT137 triak végzi. Egy lehetséges típus bekötése az ábrán látható.

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!
