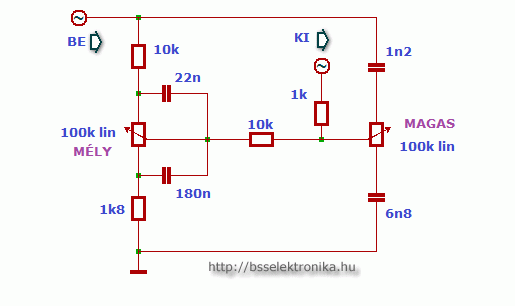

Lepke karakterisztikájú hangszínszabályzó


Egyszerű hangszínszabályzó áramkör, aktív alkatrész nélkül, így a bemenő jelet némileg csillapítja a hangszín szabályozásáért cserébe.
Nézettség:

Szint:


Szavazat:

Készült:
2005. október 04. 13:19
Jelenleg nincs dokumentum a cikkhez.

Vélemény:
16

Szavazat:
19

Mai látogató:
4

Utolsó látogatás:
2024. március 28. 22:18:33

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,7
19
  7  ★★★★★
  5  ★★★★
  2  ★★★
  4  ★★
  1  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Megoldódott! A 6,8n kicseréltem 68n - ra.

csa99   2018. december 10. 19:16:57

Szerintem akkor nem lenne probléma a magas hang szabályozással, ha a végfok bemeneti impedanciája nagy lenne. Amennyiben 10K - 20K lenne mint általában a legtöbb végfok akkor az leterheli az előző fokozatot és a potenciométer hatástalan marad. Ilyen esetben pl. 1 tranzisztoros emitterkövetőt kell beiktatni. Mely kimenetére hangerő szabályozó potin keresztül csatlakozhat a végerősítő.

Janos-B   2018. december 09. 19:24:15

Nekem a mély szabályozás rendben, de a magas mint ha ott se lenne.

csa99   2018. december 08. 23:50:21

Igen, a szűk határok közötti működés abból ered, hogy ez egy passzív hangszínszabályzó, azaz azzal operál, hogy a különböző frekvenciájú összetevőket különböző mértékben engedi át vagy nyomja el. Sokkal tágabb szabályzást tesz lehetővé, ha aktívat építünk, ami általában tr-os vagy me-ős alapkapcsolás frekvenciafüggő visszacsatolással. Ezeknél ugyanis az erősíté mértékét szabályozzuk a frekvenciafüggő visszacsatolással.
Alapkapcsolásnak egyébként szerintem is jó, egyszerűbb, igénytelenebb feladatokhoz kiváló, nyák nélkül megépíthető a potikra forrasztott alkatrészekkel.
Szép estét mindenkinek: Abureka

Abureka   2013. december 02. 16:23:59

Baker ilyen lusta embereket az egészet fel kell forrasztani a két potméterre!!!!

remiasa   2013. október 26. 17:19:29

SZIASZTOK ÉN MOST HÉTVÉGÉN ÉPÍTETTEM MEG ÉS NEKEM SZUPERÜL MÛKÖDIK.EZT A KAPCSOLÁST ÖSSZEKÖTÖTTEM EGY TDA 2030 AS ERÕSÍTÕVEL DE ÚGY MÉG SZUPEREBB A MÛKÖDÉSE.AJÁNLOM MINDENKINEK AKI EGY EGYSZERÛ DE NAGYSZERÛ HANGSZÍNSZABÁLYZÓVAL AKARJA KIEGÉSZÍTENI AZ ERÕSÍTÕJÉT.SZÉP ESTÉT MINDENKINEK.

OLIVÉR   2011. május 22. 23:16:06

mennyire érzékeny a kondik kapacitására? ha 6,8n helyett pl 10 n-t teszek akk mit változtat?

davyd0813(@)-zárójel nem kell-hotmail.com   2011. január 30. 18:23:03

baszki, ehhez nyákot????

gsd   2010. július 31. 16:24:33

Sziasztok.
Én megépítettem, és én is kihagytam a 10k-s előtét ellenállást. A tanácsom az az lenne, hogy jóminőségű potmétereket kell használni, különben ugrálni fog a hagszín. Inkább a drágább műanyag, szigetelt tokosat, abba nem jut be por és kosz. Amúgy nem rossz, csak kis tartományok között szabályoz.

burai.nomi(@)-zárójel nem kell-gmail.com   2010. április 28. 13:07:33

A nyáktervet és a beültetési rajzot ha valaki elküldené azt nagyon megköszönném

tbalazs95   2010. február 02. 21:11:20
