Impulzus hiány detektálás 555 IC-vel

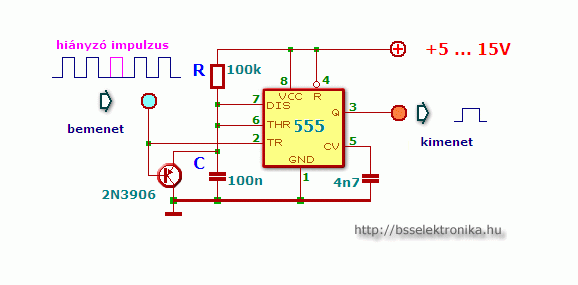

A kapcsolás lelke az 555 típusú timer IC. Ha a kapcsolás bemenetére az R ellenállás és a C kondenzátor által meghatározott ideig nem érkezik jel, akkor a kimeneten ennek hatására megjelenik egy impulzus.
Az áramkör felhasználható pl mikroprocesszoros rendszerekben hibaérzékelőként: ha nem érkezik a bemenetére megfelelő időközönként a kontroll jel, akkor az áramkör reset jelet adhat a mikroprocesszornak. (lefagyás védelem)
