Ki-be kapcsoló

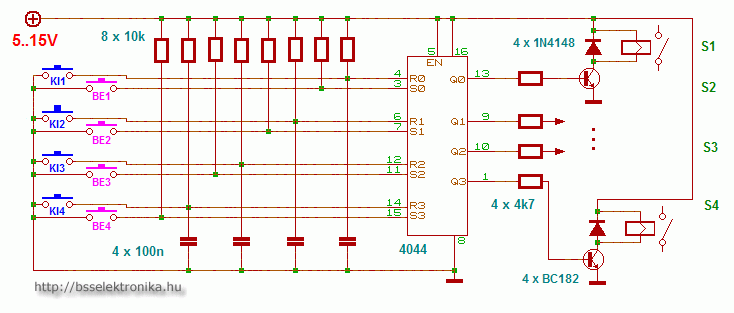

Egy darab 4044 típusú CMOS IC-vel és néhány alkatrésszel készithetünk nyomógombos digitális kapcsolót.
Négy különálló kimenetet tartalmaz. A BE nyomógomb megnyomásakor a relé meghúz, a KI nyomógomb megnyomásakor pedig elenged. Tranzisztorként BC182 vagy hasonló típusú szilícium tranzisztor jó, lényeg hogy bírja a relé áramát. A dióda lehet 1N4148 vagy 1N914, de itt szintén bármilyen más típus megfelel, a szerepe mindössze annyi, hogy a relé tekercsében indukálódó feszültség ne tegye tönkre a kapcsoló tranzisztort. A kondenzátorok a bekapcsolási alapérték beállításához kellenek, attól függően, hogy az IC melyik lábára vannak kötve, a tápfeszültség bekapcsolásakor a hozzátartozó kimenet magas vagy alacsony szinten lesz.
Négy különálló kimenetet tartalmaz. A BE nyomógomb megnyomásakor a relé meghúz, a KI nyomógomb megnyomásakor pedig elenged. Tranzisztorként BC182 vagy hasonló típusú szilícium tranzisztor jó, lényeg hogy bírja a relé áramát. A dióda lehet 1N4148 vagy 1N914, de itt szintén bármilyen más típus megfelel, a szerepe mindössze annyi, hogy a relé tekercsében indukálódó feszültség ne tegye tönkre a kapcsoló tranzisztort. A kondenzátorok a bekapcsolási alapérték beállításához kellenek, attól függően, hogy az IC melyik lábára vannak kötve, a tápfeszültség bekapcsolásakor a hozzátartozó kimenet magas vagy alacsony szinten lesz.
