Feszültség vezérelt hangerő-hangszín

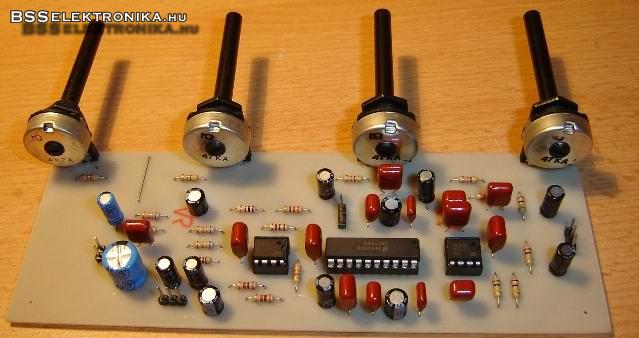

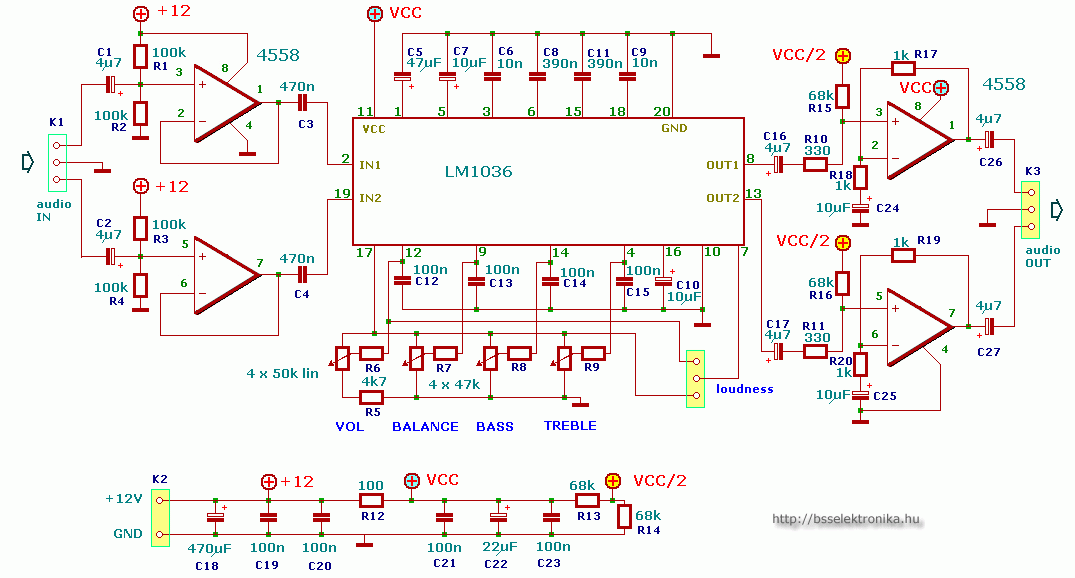

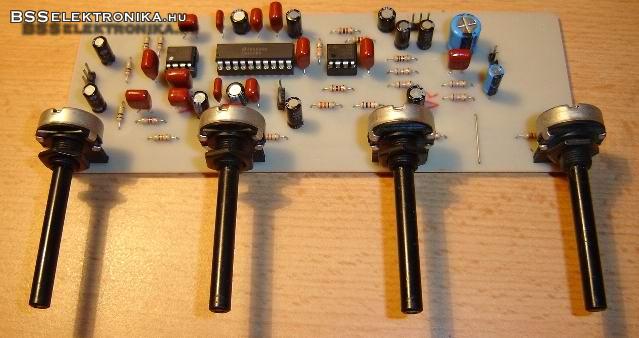

A gyári kapcsolású hangerő/hangszín kapcsolás továbbfejlesztése. A kapcsolás LM1036-tal, komplett hangerő, hangszín, balansz és loudness áramkör. Az irodalom azt írja, jobb paraméterekkel rendelkezik, mint a TDA1524-el megépített kapcsolás. A tesztek szerint tényleg jóval kisebb zaja van, mint más, hasonló kapcsolásnak. Egyedül a bemeneti jelszintre kell odafigyelni, normál, 0 dB-lel hajtva jó. Előnyös lehet, hogy sima 12V a tápja, amiről kb 30mA-t vesz fel. A műveleti erősítőnek megfelel a TL072 vagy az 5534 is, ez utóbbi kifejezetten kis zajú típus.

  Nyomtatott áramkör


nyomtatott áramkör  Bejelentkezés után működő funkció!
Nézettség:

Szint:


Szavazat:

Készült:
2008. január 21. 23:48

Vélemény:
25

Szavazat:
14

Mai látogató:
22

Utolsó látogatás:
Ma 20:03:30

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,9
14
  5  ★★★★★
  5  ★★★★
  2  ★★★
  1  ★★
  1  ★

Legújabb írás

Hűtés, fűtés


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Szevasz Thunder!
Úgy látom, a rajzon egyik kondinak sincs megjelölve a feszültsége. De ha meg is lenne, akkor is használhatsz nagyobb feszültségű elkót (35V vagy 50V). A TME-n van 390nF-os polipropilén kondenzátor. Egyébként használhatsz 330-asat is, de akár negyed akkorát is, ebben az esetben meg tudod növelni a mélyhang kiemelés/csillapítás intenzitását. Részletek a dokumentációban (5. oldal).

Vipera   2018. május 07. 22:33:18

Üdv. Abban szeretnék segítséget kérni, hogy nem e tud valaki ajánlani egy oldalt ahonnét betudnék minden alkatrészt szerezni ehhez a projekthez mert pl 390 nF os kondit se a hestore.hu-n,se a TME oldalán, de a google be keresve se jártam sikerrel, illetve ígyjártam a 22uF25 v elkóval is :(

Thunder   2018. május 07. 02:11:29

VAGY: KÉNE A CUCCBA 4 DB 100 k-S TRIMMER POTI

magymarc   2013. április 29. 20:13:48

torzít?

szerintem ki kéne iktatni az előerősítő ic-ket. (TALÁN!!!)

magymarc   2013. március 20. 09:05:33

Bocs, a link lemaradt: http://lmgtfy.com/?q=loudness

Má-Ma(TM)   2012. február 15. 11:29:35

Itt a legfelső:

Má-Ma(TM)   2012. február 15. 11:28:36

Insights like this liven things up aounrd here.

info(@)-zárójel nem kell-interoil.com   2011. december 22. 16:51:12

The paragon of understanding these isesus is right here!

admin(@)-zárójel nem kell-hewakatapu.org.nz   2011. december 22. 06:09:25

Szerintem ez az IC túl nagy zajú, és nem érdemes megépíteni.
Én megcsináltam és torzított mint az istennyila.

végfokVadász   2010. április 03. 19:47:57

pls ha valaki tud külgyön hozá egy nyákrajzot

punishercsipa(@)-zárójel nem kell-gmail.com   2010. március 04. 19:42:04
