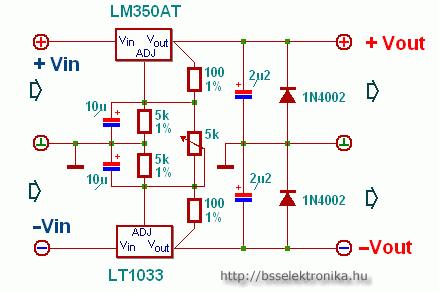

Szimmetrikus tápegység változtatható feszültséggel
2007. november 27. 13:01
Vélemény:
5
Szavazat:
11
Mai látogató:
2
Utolsó látogatás:
Ma 05:14:14
Vélemény:
5
Szavazat:
11
Mai látogató:
2
Utolsó látogatás:
Ma 05:14:14
A trafó után graetz egyenirányító is kell, azon pedig szűrőkondenzátor, egy elektrolit és áthidalva valamilyen kis induktivitású fóliakondenzátorral, vagy kerámiával.
Hello.
Még kezdő vagyok a témában és annyi kérdésem lenne, hogy a bemenetere egy középmegcsapolásos trafót kell rakni??
uli: szimmetrikus trafó, amekkora feszt akarsz a kimeneten, -3V, osztod 1,41-el, és megvan, amper attól függ, mennyivel akarod terhelni
pl.: 2X12V AC -----> 2x17 egyen ~ -3V ---->> 2x14V
tehát szimmetrikus 2x12V-os trafóval kb. 2x14V-ot tudsz kiszedni a kimeneten, ha nem a földet terheled, hanem a + - feszt, 28V kijön..... soksikert
Megnézed az IC-k adatlapját és mindenre megtudod a választ...
sziasztok!
ehhez mekkora trafót illik szerezni?
Hány V, hány Aosat? (utobbi kérdésre gondolom 3 a válasz) De érdekelne okos emberek véleménye is.
üdv: uli
