Tápegység TDA2030 IC-vel

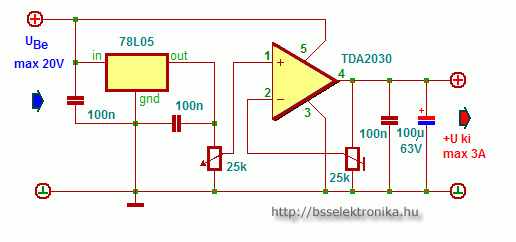

Különleges kialakítású tápegység látható a rajzon. A stabilizálást a 78L05 IC végzi, mely a 7805 kisáramú testvére. A TDA2030 a potméterrel beállított referencia feszültséget 'erősíti' vagyis nagyob árammal (maximum 3A) adja ki a kimenetére. Természetesen a kimeneti feszültség rövidzár és hőmegfutás ellen is védett így.
