Hangos kapcsolások

Zenélő kapucsengő

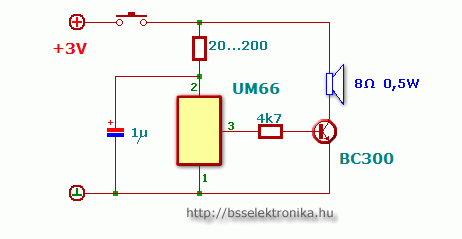

Nagyon egyszerű kapcsolás, mely az UM66 típusú zene IC-re épül.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2010. július 02. 20:35

  Alkatrész dokumentációk

UM66, BC300

  Statisztika

Vélemény:
9

Szavazat:
13

Mai látogató:
3

Utolsó látogatás:
Ma 17:47:00

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
3,6
13
  5  ★★★★★
  2  ★★★★
  3  ★★★
  2  ★★
  1  ★
Az írást küldte:

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Szevasztok egy kicsit öreg vagyok már az építgetéshez, viszont ha valaki összedobna nekem két ilyen egyszerű zenélő áramkört, megrendelném A részleteket megbeszélhetnénk az egyik email címemen karakterra26@gmail.com

frekvento   2023. január 02. 17:56:19

Mit allit az ellenallas? mit lehet vele allitani es hogyan?

zsombi.bucur(@)-zárójel nem kell-yahoo.com   2014. október 07. 15:34:13

Hali!
Kedves "bemcorp"!
Tudnál nekem segíteni abban, hogy te hogy oldottad meg az időzítést az 555-ös ic-vel?
Ha egy kapcsolási rajzot vagy valami hasonlót tudnál küldeni e-mailben azt nagyon megköszönném!
e-mail: balazsi92@freemail.hu

Előre is köszönöm!

bazsika   2013. május 28. 22:04:12

Működik és kész!!!!!!!!Megértettétek!?

toth.zalan(@)-zárójel nem kell-hotmail.hu   2013. január 12. 14:20:02

bemcorp:
Igazad van, de ha minden kötél szakad, jó megoldás a puffer-kondi is, nem kell nagy hangszóró, és nem hallja senki más a "macskazenét" csak az, aki bennt van a lakásban.

daniel91   2010. július 05. 14:35:39

Sziasztok!
Én is csináltam már ezzel a kis ic-vel kapcsolást és nekem is ez a tapasztalatom hogy a változó tápfeszültségtől nyúlis vagy gyorsul a dallam.
Én úgy oldottam meg hogy ne isnduljon újra hogy pár tranzisztorral és egy kondenzátorral figyeltettem a kimenetet,és mikor 1-2 másodpercre megszűnt a hang ( végigért a dallam) a az egyik tranzisztor elvette az ic tápfeszültségét.Unatkoztam és játszadoztam kicsit drótmodellben :D

lac999(@)-zárójel nem kell-freemail.hu   2010. július 05. 11:47:25

daniel91:
ez valóban így van, de csak akkor csináld így ha szereted a szépen változó hangú zenét... Ugyanis, ahogy csökken (vagy növekszik mindegy) a tápfesz, úgy fog változni a dallam hangereje,sebessége, és hangmagassága is. Szal elég érdekes hangzást fogsz kapni.
És tényleg nem kötözködés képpen írtam, csak ez a tapasztalatom. Úgy 15 éve csináltam ilyen dallamcsengőt otthonra - igaz, akkor még egy 555-ös időzítővel kellett kiegészítenem, mert nem lehetett kapni S-es ICt. A csengő azóta is üzemel, 3-5 évente új ceruzaelem-párt teszünk bele
Szép napot!

bemcorp   2010. július 03. 12:28:32

bemcorp:
Ha beteszel egy puffer-kondit a kapcsoló után akkor addig fog szólni, amíg a kondi ki nem sül. (A kondi méretével lehet állítani, hogy meddig szól.)

daniel91   2010. július 02. 22:54:10

Hali!
Csak szólnék, hogy ez így nem túl jó megoldás, mert csak addig fog zenélni, amíg nyomják a gombot. Csengőnek az UM66T__S -sel végződő chipek jók, mert azok egyszer végigjátszák a dallamot és leállnak.
Persze a kapcsoláson is némileg változtatni kell, mert az S-eseknél egy soros ~330ohmos ellenálláson keresztül kapja a tápfeszt az IC, és a csengetést(dallamot) úgy kell elindítani, hogy a tápfeszültség lábakat a csengőgomb rövidrezárja (reseteli a chippet), a gomb elengedésekor 1x végigjátsza a dallamot. Ha lejátszás közben újra csengetnek, akkor a dallam újrakezdődik.
A fenti kapcsolás zenélő képeslapokban szokott lenni.
Nem kötözködés képpen írtam.
Jó építgetést!

bemcorp   2010. július 02. 21:07:57
