Kivezérlésmérő AN6884 IC-vel

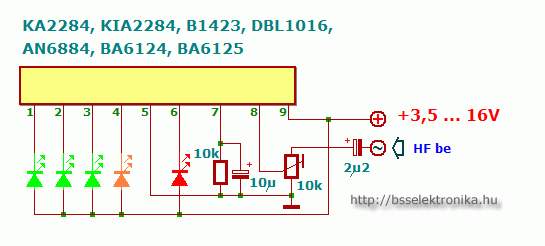

Az alap IC kapcsolásról van szó. Több másik IC-vel is megépíthető nem csak az AN6884-el, én azért azzal építettem mert az volt a boltban. Ez egy úgynevezett univerzális kapcsolás, vagyis több féle IC-vel is működik. Én az alábbi 7 fajtáját írtam ki, az az ha egyik nincs a boltban csak van a másikból:
KA2284, KIA2284, B1423, DBL1016, AN6884, BA6124, BA6125
Nagyon kis méretekben megépíthető.

Nyomtatott áramkör
Bejelentkezés után működő funkció!

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2009. október 07. 08:53

Alkatrész dokumentációk

AN6884,

BA6124

Statisztika

Vélemény:
22

Szavazat:
16

Mai látogató:
6

Utolsó látogatás:
2025. november 06. 23:23:22

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,6

6 ★★★★★

3 ★★★★

3 ★★★

2 ★★

2 ★

Legújabb írás

2025-01-01 15:06

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

HI-FI ből bontott IR2E31 (Sharp) IC úgyszint beleillik a képletbe, a különbség: 2, 4 láb LED-je kialszik, ha az azt követő LED kerül működésbe. A normál funkcióért: az egymást követő felvillanásért a 3, 6(utolsó) LED-et az előttük lévők katódjaiba kötve, nem pedig +V-re (vagy a +V helyett az ellenállás elé) Apropó ellenállás :D az itt oké hogy nincs feltüntetve, de betartani a LED-ek meg az IC megkímélése miatt nem árt azért! :)

ZoliHV 2021. április 01. 23:58:41


A nyákból csak a poti meg a bementi csatoló kondi nincs benne, h nélkülük működik-e nem tudom, de illik beletenni.

kivi12(@)freemail.hu 2014. február 05. 15:13:23

Üdv.! Az a kérdésem lenne, hogy a nyákba fele cucc nincsen benne... És akkor most ez így nyák alapján is működik kevesebb alkatrésszel??

romettot(@)freemail.hu 2013. november 19. 21:09:11

Brenda! Ha jobban megfigyeled a kapcsolást, akkor láthatod, hogy ez sztereó kivitel. Lemented az utolsó rajzot és átkonvertálod hogy ki tudd nyomtatni vagy egyszerűen megrajzolod nyáktervező program segítségével, nem nagy ördöngőség egy ilyen egyszerű kapcsolást merajzolni.

Bender92 2013. november 18. 06:57:41

valaki tudna egy nyáktervet adni a stereo fajtáról előre is kösz. (Olyanra gondoltam amit kinyomtatsz és felvasalod a nyákra

brenda 2013. november 17. 20:38:06

Igen mivel a kapcsolásban szereplő ic 3.5V-16V-ig működik.

Dantehnor 2013. szeptember 30. 18:11:20

5 volttal is működik???Sürgős!

fox107 2013. szeptember 29. 18:35:09

2sor led van, egymás mellett

manfredmolnar(@)hotmail.com 2013. augusztus 04. 10:37:42

Sziasztok. Teljesen kezdő vok és nagyon nehéz a felfogásom de nem értem h most 2sor led van?? vagy 1sor??? nemértem plz help. ja és nincs vmi leírás ezekre a udg meg ilyen rövidítésekre

Dexterfanvok 2013. május 04. 23:31:24

nekem volt egy HiFIm de le purcant a veg fok es, meg maradt belole a 10 fokos EQ meg a 10 fokos Led Analizator. az Analizator 10x ilyen IC-vel van meg csinalva. az EQ az meg 2 darab BA 3822 icevel.
