LED-es hőmérő (40-130°C-ig)

Ez egy nagyon olcsó könnyen elkészíthető hőfokmérő.

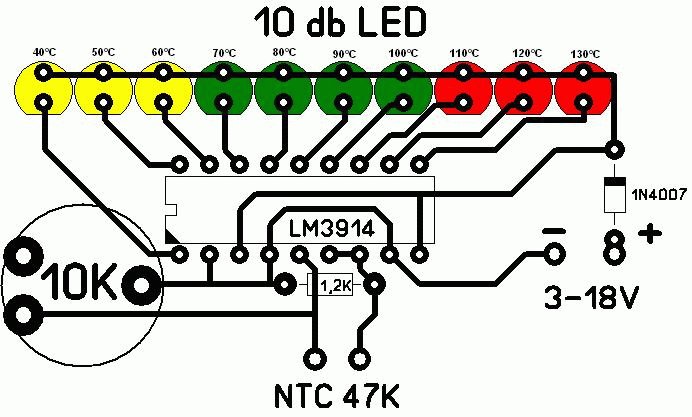

Alkatrészek:
1db LM3914
1db 10K potenciométer
1db 1,2K
1db NTC 47K hő ellenállás
10db LED

Beállítás: Legegyszerűbb beállítási módszer, ha vizet felforraljuk (100 °C-ig), ezután beletesszük a felforralt vízbe az NTC ellenállásunkat majd a potenciométer segítségével beállítjuk a hőmérsékletet megfelelő LED-ig. A LED-ek 40°C-tól 130°C-ig mérik a hőmérsékletet.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2011. szeptember 06. 19:40

  Alkatrész dokumentációk

1N4007, LM3914

  Statisztika

Vélemény:
32

Szavazat:
26

Mai látogató:
2

Utolsó látogatás:
2024. december 05. 00:39:15

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
3,9
26
  13  ★★★★★
  5  ★★★★
  3  ★★★
  3  ★★
  2  ★
Az írást küldte:

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Miért nem jó a lenti nyák terv?

killer71   2017. január 23. 06:32:01

Helló lenél szive segiteni elsőnek csinálok ijet. Azt szeretném meg kérdezni ,hogy a réz vezeték jo a hőfok mérésre??

Orsossandor19971207(@)-zárójel nem kell-gmail.com   2016. szeptember 20. 13:53:12

Zoltán, az IC 9 lábát, ne kösd pozitívra és akkor csak az aktuális LED fog világítani!

Mátyás   2016. január 16. 17:30:31

Helló Mindenkinek!Tud valaki segíteni átalakítani ezt a kapcsolást úgy, hogy mindig csak egy LED világítson?

Gál Zoltán   2016. január 16. 16:36:12

Harmadjára is megépítettem, most már jobban működik, de még most sem tökéletes.

Ember   2015. december 28. 08:34:07

Most, hogy átépíteetem már működik, tehát nem kell már segítség, köszönöm. Az átépítésnél az alsó nyáktervet követtem és nem a felső kapcsolási rajzot (az nem jó ) és kivettem az 1,2k ellánállást, de a helyére nem kell semmi, tehát nem kell direktre kötni, hanem nyitva kell hagyni a helyet. Nemek így tökéletesen működik!!

tamasevics   2015. október 15. 19:03:33

Szeretnék segítséget kérni. Megépítettem a kapcsolást, de csak a legmagasabb hőmérséklethez tartozó led világít folyamatosan, a többi pislákol, pedig még csak a tápfeszültséget kapcsoltam rá, a termisztor még nem is került a mérendő helyre, tehát még nem is tudott mérni semmit.

tamasevics   2015. október 15. 17:19:02

Építettem még egyet, na, ez sem működik, ha az NTC ellenállásomat a forró vízbe teszem, akkor is csak 3 LED világít. Miért van ez???

Ember   2015. január 16. 08:46:41

Vagyis annyira jól nem működik, méri a hőmérsékletet, de nem jól, ezért készítek még egyet, hátha az majd működik.

Ember   2015. január 09. 16:09:19

Na én megépítettem és jól működik

Ember   2014. október 25. 15:20:05
