LED-es villogó műveleti erősítővel

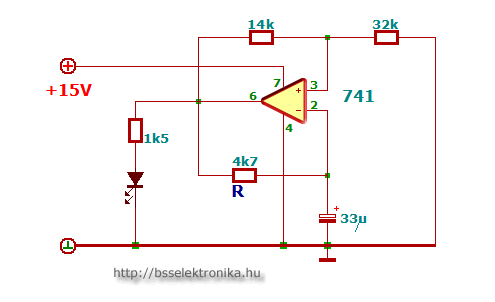

Ez egy egyszerű áramkör LED villogtatására. Az R ellenállás helyett egy 4,7k potit betéve szabályozhatjuk a LED villogásának sebességét. A 741 helyett jó a TL081 is.
Nézettség:

Szint:


Szavazat:

Készült:
2011. augusztus 17. 07:45

Vélemény:
17

Szavazat:
14

Mai látogató:
7

Utolsó látogatás:
2024. március 28. 22:14:28

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,6
14
  5  ★★★★★
  3  ★★★★
  2  ★★★
  3  ★★
  1  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

A megépítettem a rajz alapján, és nem működik. R, C tagokat utánaszámoltam, ott minden rendben. Aztán feltűnt a kondenzátor értéke, amit nagyon nagy. (max 1-2uF hasonló kapcsolásoknál) Ebből kifolyólag a visszacsatoló ellenállást is meg lehetne növelni, min. 47K-ra, a 4K7 az túl kevés. Illetve a tápellátás +12V és -12V-ot igényel, különben stabilan elbillen a kimenet pozitív irányba.
Műveleti erősítőként megteszi a jó öreg 741-es.

Mellékeltem egy tesztelt, működő rajzot!

lada007   2021. január 20. 12:42:48

Jó az LM358 is?

Tibi99   2017. november 10. 19:56:47

u.i.: A mellékletben én lm339-et rajzoltam (ez vót), de ezt hagyja figyelmen kívül mindenki, viszont ami fontos: MÁS A LÁBKIOSZTÁSA mint a 741-esnek, tehát mindenki gondolja át, hogy mit hogy fog mielőtt fog. Értelemszerűen a bebővítendő ellenállást vastagabb vonallal kötöttem a már említettek szerint.

+info: ha valaki 50%-tól kisebb (+) kitöltést akar az nagyobb, aki pedig nagyob kitöltésre vágyik, az kisebb elenállást használjon. Aki nagyon ügyes ki is tudja számolni, hogy mihez mekkora célravezető.

bandi777   2013. május 26. 22:39:48

Hali!

Nem tudom, hogy esedékes-e még valakinek, de megvan a valószínű ok, hogy miért nem működött senkinek sem.
Ki lett felejtve egy ellenállás ami a komparátor neminvertáló lábát felhúzza a +15V-ra. E nélkül az IC kimenete alacsony jel lesz mindaddig amig a kondenzátor feszültsége át nem megy negatívba. Azt meg ugyebár várhatjuk... Ha itt is 32k-s ellenállást használunk, akkor a led elvileg pontosan 50%-os kitöltéssel fog villogni. (Amit egy 555 astabil alapesetben nem is tud!! )
Megjegyzés: Én sem próbáltam, többekközött azért, mert nincsen 741-es kompim és időm se igazán, de valaki ha szimulátorban vagy élőben kipróbálja, írja már meg a tapasztaltakat (működik/nem ill. 50%/nem), mert kíváncsi volnék munkám gyümölcsére :)

További jó mókolást Mindenkinek!

bandi777   2013. május 26. 22:30:45

Ezt lehet hasznalni muveleti erosito tesztelesre

123456   2013. március 22. 19:42:30

Hello!
Megépítettem és természetesen nem működik. Kipróbáltam TL081-es IC-vel is, na akkor sem működöt. Valaki tudna segíteni, hogy mi lehet a hiba?!

Petruc Tamás   2013. március 22. 17:08:35

Megépítettem de nem működik most próbálok kitalálni vmit h működjön:D

szabi14sz(@)-zárójel nem kell-hotmail.com   2012. március 23. 23:34:26

Na pont erről beszéltem. Fent van a kapcsolási rajz vagy elvi vagy nyomtatható áramköri rajzban, megvannak az alkatrészek,összerakja valaki és nem működik úgy,ahogy kellene

hzoli150((@)-zárójel nem kell-)citromail.hu   2011. augusztus 28. 18:36:43

Nem tudom, hogy ki építette meg, de nekem potival villan 1-et a LED aztán se kép se hang.

Petyaaa   2011. augusztus 27. 15:08:10

Ajánlanám a 40106 CMOS IC-t, ebben 6 db invertáló schmitt trigger van, így egy IC-vel, plusz 6 ellenállással és kondenzátorral 6 egymástól független villogót lehet megvalósítani. Hamarosan látható a weblapon.

bsselektronika   2011. augusztus 25. 09:45:33
