Érintéskapcsoló IC-vel

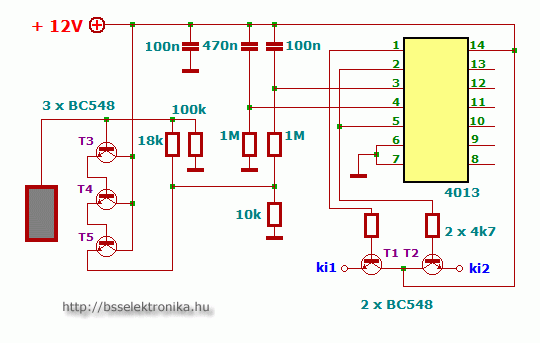

Ez az áramkör egy bistabil érintéskapcsoló, tehát ha egyszer megérintjük az érintő felületet bekapcsol.
Alap helyzetben, ha csak tápot adtunk neki akkor az IC 1-es lába L szinten van vagyis akkor a tranzisztorunk zárt állapotban van, a 2-es láb pedig H szinten van, (a tranzisztor nyitott) kb 12V-nak kell megjelennie a T2 tranziszor emitterén. Ha viszont megérintjük az érintő felületet akkor 1-es láb kerül H szintre, és a 2-es láb pedig L szintre. Mivel a 4013 tok 2 D-flip-flopot tartalmaz ezért akár 2 érintéskapcsolót is megépíthetünk ezzel az IC-vel.
Ha esetleg optocsatolót vagy optotriakot akarunk a kimenetre tenni, hogy meghajtsunk vele pl egy triakot, akkor akár a T1, T2 tranzisztor el is hagyható. Így akár pl a fali csillárt is be lehet kapcsolni és nem kell attól félni hogy az érintő felület esetleg megráz, mert az opto galvanikusan elválasztja a kimenetet. Ez esetben ügyeljünk az érintésvédelmi előírásokra!

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2009. április 09. 08:53

Alkatrész dokumentációk

4013,

BC548,

BC548

Statisztika

Vélemény:
4

Szavazat:
15

Mai látogató:
2

Utolsó látogatás:
Ma 03:00:18

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,9

7 ★★★★★

3 ★★★★

3 ★★★

1 ★★

1 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

A kapcsolás nem teljesen jó! Megépítettem, de nem működik. A javított változatát hamarosan küldöm emailben, akinek kell majd. Küldés ideje valószínüleg szeptember végén.

elektromossag(@)gmail.com 2010. szeptember 20. 14:39:13

Akinek van akkora tudása hogy meg is építse ezt a kapcsolást az valószínűleg azt is tudja, hogy az áram néha ráz is. Szóval valószínű, hogy ügyelni fog az érintés védelemre és nem a fázis mellé fogja rakni az érintő felületet. Másik meg hogy 230/12V-os trafóval használtam és egy 200-300mA-t bíró trafó elég a használatához ha relét is használunk a kimenetre. De ha arra gondoltál hogy a hálózati feszültséget egyenírányítottam és feszültség osztóval beállítottam a 12V-ot, nem mert az tényleg nem biztonságos.

benoaladar(@)freemail.hu 2010. augusztus 28. 21:07:57

A T1 és a T2 tranyó " ki " végére mit lehet kötni?
Ha nem kötünk rá semmit, akkor is működik a kapcsolás?

elektromossag(@)gmail.com 2010. augusztus 28. 10:28:00

Szóval kicsit mulatságos amit az érintés védelemről írtál.
Mert arról nem beszélsz milyen tápról hajtod a rendszert.
Az igaz hogy optocsatolóval levagy választva de a 12 Voltot is elő kell állítani valamivel.

hihihi-hahaha(@)vmi.ize 2010. július 20. 10:20:03
