Frekvenciavágó egy tápról

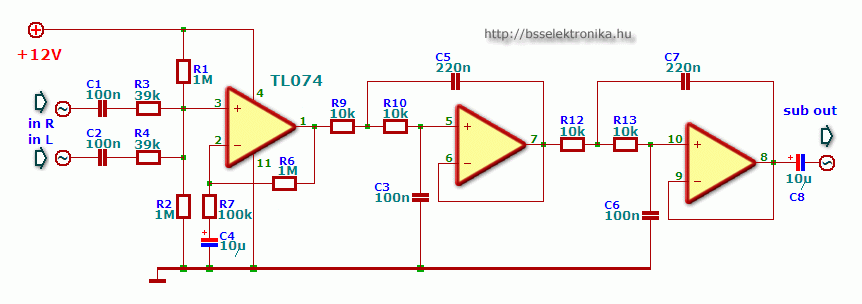

A kapcsolás sima 12V-os tápegységről működik, tehát autóban is használható. Ezekkel az értékekkel kb. 110 Hz a vágási frekvencia (R9, R10, R12, R13 értékének növelésével csökken). R1, R2 ellenállások fél tápfeszültségre húzzák a műveleti erősítő bemenetét, ezért működik sima tápról (C1, C2, C8 kondenzátorok feltétlenül szükségesek!). Az első műveleti erősítő előerősítőként funkcionál, a második és harmadik végzi a vágást 24dB/okt meredekséggel. Én TL074-es műveleti erősítővel építettem meg, bármilyen hasonló megfelel a célra. Sok szerencsét az utánépítéshez!
