Digitális hangrögzítő 2.

Az ilyen analóg jeleket tároló IC-k meglepően egyszerű áramköri környezetben működnek - hiszen nincs mozgó alkatrész - és az elektronika sok területén felhasználhatók pl:

biztonságtechnika
állathang-szimulátor
beszélő autóriasztó
zenei részletek folyamatos játszása

Leírás:

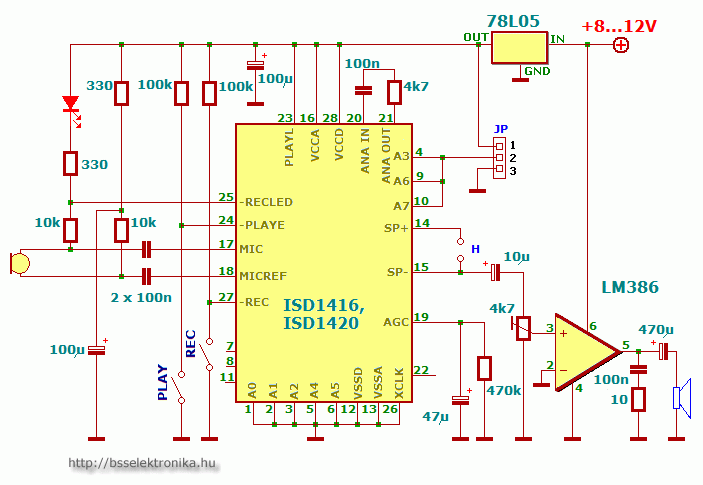

A LED a felvétel ideje alatt világít. A REC gomb elengedésekor, vagy ha az analóg tároló megtelik, akkor a LED kialszik. A -RECLED láb alacsony aktív szinttel a föld felé a 10k ellenálláson keresztül ad tápot az elektretmikrofonnak. A REC nyomógomb lenyomásával indul a felvétel és addig tart, amíg a gombot lenyomva tartjuk, vagy amíg le nem telt a maximális felvételi idő. A felvett hang lejátszása az PLAY gombbal indítható.

A H az az IC saját hangszóró kimenete 16 ohm-os hangszórót hajthat meg. Az SP+ és az SP- lábak értelemszerűen a hangszóró polaritására utalnak.

A jumper szerepe:

lejátszásnál: 1-2 állásban: csak 1-szer játssza le a felvett anyagot, 2-3 állásban pedig ismétli.
felvételnél: 1-2 állásban addig vesz fel még be nem telik a memória, 2-3 állásban folyamatosan vesz még le nem állítjuk, de ez esetben felül is írhatja a már rajta lévő hangot.
