Szünetmentes tápegység

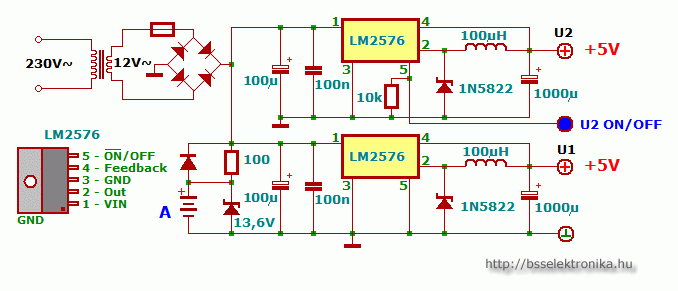

A rajzon egy digitális áramkörökhöz használható szünetmentes tápegység látható. Az kimeneteken akkor is megmarad a stabil 5V, amikor a hálózati feszültség kimarad, hála az ott lévő akkumulátornak. Normál üzemben pedig tölti, a zener által meghatározott feszültségig.
Az U2 ág az ON/OFF kimenet segítségével letiltható. Alkalmazható pl úgy az áramkör, hogy a vezérlő elektronika az U1 kimenetre csatlakozik, az U2-re pedig a kijelző egysége. Így amikor kimarad a 230 V, akkor az áramkör zavartalanul működik tovább, a kijelző pedig lekapcsolható, nem terheli az akkumulátort.

A tápegység terhelhetősége kimenetenként 3A, és mivel kapcsoló üzemű tápról van szó, alig melegszik. Azért némi hűtőbordát érdemes rátenni az IC-kre.

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!
