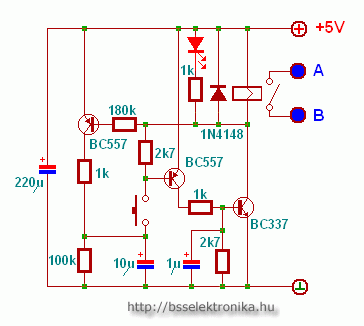

Ki-be kapcsoló tranzisztorral
5V-ról az áramfelvétel a relétől függ csak, kb 100 mA maximum, míg kikapcsolt állapotban gyakorlatilag 0.
2007. július 26. 14:19
Vélemény:
17
Szavazat:
18
Mai látogató:
3
Utolsó látogatás:
2024. május 08. 21:27:07
Vélemény:
17
Szavazat:
18
Mai látogató:
3
Utolsó látogatás:
2024. május 08. 21:27:07
Begipszelt kézzel is tudsz kapcsolni!
Lehet ha a + -hoz raksz egy 700oHm-os ellenállást.
12v-ról lehet-e ezt a kapcsolást működtetni mert a tranzisztorok 45 45v-ot bírnak csak kell-e valami ellenállást változtatni? de amúgy jól néz ki a kapcsolás [COLOR=#008000][/COLOR]
bc557 helyettesithető bc547 vagy bc558-al ?
Bennem is az a kérdés merült fel, hogy mire is lehet ezt használni...
3V-ról ez működne? Mert 3V-os relét kaptam, vagy egy ellenállás a relé elé, vagy az úgy nem működik? Ha valaki tud segíteni előre is köszönöm.
@SgSg: A "stabil be" állapotot az NPN tranyó szolgáltatja. Ha az megáll, lecsapja a másik kettőt is, a munkakondi feltöltése megszűnik. Ha az NPN-hez tartozó kondi túl nagy, az okozhatja a problémát, amennyiben a tranyó emiatt a gomb megnyomása után is üzemel, tekintettel a kondijában csücsülő feszre. Ha nem kötöttél félre semmit, ez tűnik számomra a legvalószínűbbnek.
Mókásak ezek a kapcsolások, e szempontból tetszenek is, viszont értelmük nincs túl sok. A helyezet ugyanis az, hogy olcsóbban kihozható a nyomógombozás, ha vesz valaki egy 555-öst, FLIP-FLOP -ra köti, és meghajt vele egy tranyót, ami a főág ki-bekapcsolásáért felelős. Ez 1 db 555 (40-45 Ft) 1 vagy 1 db NPN tranzisztor, 3 db kondi és 1 db ellenállás. Összesen cirka 80-ból kijön, plusz a nyomógomb.
Próbalapra ettől függetlenül ezt is érdemes megépíteni, mert tanulságos lehet. Sok sikert az építgetéshez mindenkinek!
demcar: A relé tekercsének 5V-osnak kell lennie, mivel a tápfesz 5V.
Itt a relének hány voltosnak kell lennie?
ja, Nyákom van, de ehhez ad a frász... rohadt egyszerű kapcsolás... A RT-ben is a "sok kis kapcsolás" kategóriában szerepelt...
