Kivezérlésmérő hangfalhoz 2

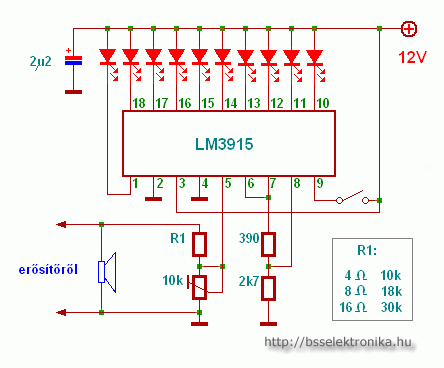

A kapcsolás működőképes, kipróbált! Inkább azoknak ajánlanám, akik szeretik hangosan hallgatni a zenét, mert kevésbé érzékelni a halk hangokat, ekkor csak a legalsó szint pislákol. A potméterrel az érzékenység állítható. Felbontása a másik kapcsoláshoz képest nagyobb.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2007. szeptember 28. 07:53

  Alkatrész dokumentációk

LM3915

  Statisztika

Vélemény:
16

Szavazat:
11

Mai látogató:
5

Utolsó látogatás:
2024. április 24. 08:46:25

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
3,8
11
  5  ★★★★★
  2  ★★★★
  2  ★★★
  1  ★★
  1  ★
Az írást küldte:

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Hali! :)
Én is megépítettem ezt, jól is működik (bár inkább csak a mélyebb hangokra)... Viszont az lenne a kérdésem, hogy lehet-e ezt valahogy egy keverőhöz rakni, úgy mint a komoly pultokon, hogy a keverő kimenetét méri? Mert én megpróbáltam, és meg se mozdul.

Elzett   2014. január 05. 19:01:35

Üdv!

Az adatlapon (nekem national semiconductor-os van) 3V-tól 25V-ig adja meg a tápfeszt. A referencia feszültség teljesen független a tápfeszültségtől, csak az R1 és R2 -től függ.
A LED-ek árama pedig (12,5/R1)+(Vref/2,2Kohm) képlet alapján csak az R1-től és a referenciafeszültségtől függ.
Azaz a LED-ek árama független a tápfeszültségtől.
Persze az már más kérdés, hogy a tok mekkora felesleges teljesítményt tud eldisszipálni...

BEMcorp   2013. július 16. 08:24:10

Van aki megerősítené?

Fepy1992   2013. július 16. 00:34:22

A 21. oldalon lévő rajz alapján 20 V-ig is bírja az alap 390 illetve 2,7 k ellenállásokkal ha jól értelmeztem.

Fepy1992   2013. július 10. 13:27:20

Szia!
Ha az IC adatlapjára ránézel, látni, hogy még bírja a 18V-ot. Ekkor azonban a 390 és 2k7 ellenállás arányán is változtass. Ez is rajta van az adatlapon, hogy milyen aránynál mekkora áram kerül a ledekre, kis számolás.

tothmiki91   2013. július 09. 18:11:28

Stabkocka nélkül nem lehet megoldani? Kisebb átalakítással? Ha nem muszáj nem utaznék 25 km-t egy stabkockáért :D

Fepy1992   2013. július 09. 17:51:34

Használj 7812 es stabkockát. Olcsó, egyszerű google képkereső sokat kidob.

Snickers   2013. július 09. 17:23:56

Ha 18 V-ról szeretném működtetni, akkor mit változtassak rajta?
12 V-ról kipróbáltam és jól működik, de a végfokhoz 18 V van és szeretném egy tápról hajtani.
Az értelmes válaszokat előre is köszönöm.

Fepy1992   2013. július 09. 16:25:01

Ha esetleg pislákolnának az első LED-ek(18-17-16-os lábon lévőek), akkor érdemes beiktattni egy 10kohm-os ellenállást az 1-es és a + táp közé, ami az IC-n elszökő feszültséget (és ezzel "begyújtva" a LED-eket) elvezeti.

Az kondenzátor sima szűrőkondi (másmiért nem lehet ott), sima elektrolit kondenzátor.
Nem is baj, ha nagyobb, de a kapcsolás szerint a 2,2uF is megfelelő.

Tomi   2011. február 11. 20:34:13

Üdv.
Az ic valóban marhajó, csak 400Ft-nál kezdődik, ami már nem marhajó :D, és sztereónál már 800 Ft.
A LED-ek szétrobbanásától nem kell félni, írtam, hogy a kapcsolás működőképes, kipróbált, egyébként meg nem a táppal vannak párhuzamosan a LED-ek, és ennek fényerejét lehet szabályozni vagy a 390-es vagy a 2,7k ellenállással. (fejből egészen pontosan nem tudom, hogy melyikkel a 2 közül)

Az IC adatlapjában benne áll, hogy a tápfeszültsége 3V-tól egészen 25V-ig variálható, ezért a 12V "megse kottyan neki", de természetesen a kapcsolás 12V-ra van beállítva.(márcsak a LED-ek miatt is)

Üdv.Tomi
