Pontos 1 Hz frekvenciájú órajel 1.

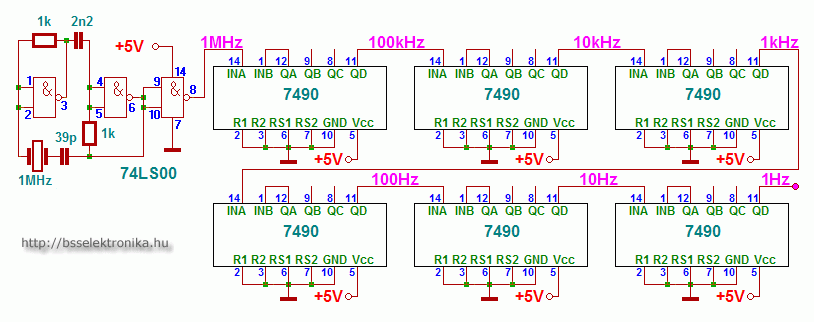

A rajzon digitális óra kapcsolásokhoz használható pontos 1Hz frekvenciájú órajel előállítása látható. Az 1MHz frekvenciájú oszcillátor 74LS00 IC-vel van felépítve. Ez az 1 MHz frekvenciájú jel van leosztva a 7490 számlálókkal, míg a 1000000-val osztás után a végén előáll az 1Hz-es TTL jel. A pontos 1MHz frekvenciát a 39 pF-os kondenzátorral lehet beállítani, párhuzamosan kötve vele kis kapacitású (1-2 pF) kondikat.
Érdemes minden IC táplábai közelében egy 100 nF-os szűrőkondenzátort elhelyezni a zavarjelek elkerülésére. Kevesebb IC-vel is megépíthető a kapcsolás ha 74LS390 IC-vel készítjük el az osztó láncot.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2006. augusztus 23. 11:35

  Alkatrész dokumentációk

7490, 74LS00, 74LS390
