LED-es kapcsolások

Dobókocka 4017-el

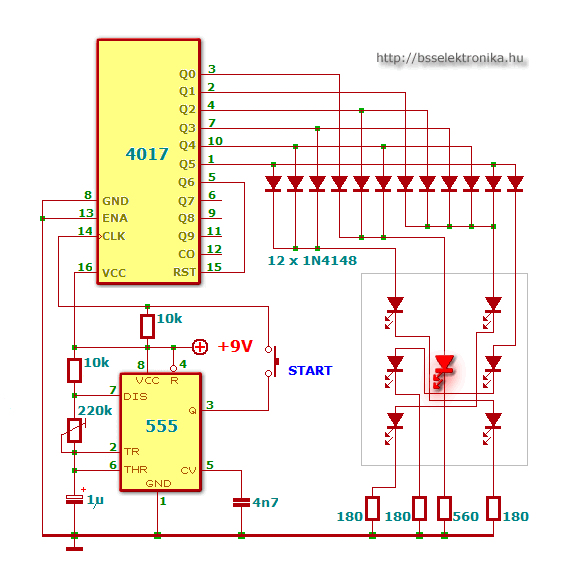

Egyszerű kapcsolás a két legnépszerűbb IC-vel. Az 555 adja az órajelet, a 4017 számlál, az 1N4148 diódák pedig "megmondják" melyik ciklusban melyik LED világítson.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2012. november 01. 15:06

  Alkatrész dokumentációk

1N4148, 4017, 555

  Statisztika

Vélemény:
27

Szavazat:
14

Mai látogató:
2

Utolsó látogatás:
Ma 10:58:40

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
4,1
14
  8  ★★★★★
  2  ★★★★
  2  ★★★
  1  ★★
  1  ★
Az írást küldte:

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Vipera köszi szépen

mester2010((@)-zárójel nem kell-)gmail.com   2023. június 15. 09:49:14

mester2010!
Persze, hogy megy ha lecsökkented 9V-ra a feszültséget. Pl transzformátorral, kapcsolóüzemű táppal...

Vipera   2023. június 09. 23:20:16

Ez megy 220ról is??

mester2010(@)-zárójel nem kell-gmail.com   2023. június 01. 16:24:22

Mi érzékeli a dobást? Higanykapcsoló?

János   2019. október 22. 18:54:09

köszi a kapcsi rajzot! Sikeresen megépítettem!:)

BogyiiR3H   2016. január 24. 16:50:24

A kocka elsőre éledt!
A potit kihagyva rövidzárral fullon pörög az órajel így a legvalószítlenebb a kocka erednénye.

JoTiii   2015. november 11. 12:47:06

Megcsináltam 5 mm-es zöld LED-del. Egy 50x75 mm-es nyákba csináltam. Működik!

Ember   2014. október 27. 17:48:59

Még egy kérdésem lenne. A dobás véletlenszerű???

Ember   2014. október 25. 12:27:04

Kösz a választ.

Ember   2014. szeptember 27. 19:23:16

Helló,

Az 555 kimeneti frekijét. Minél nagyobb annál inkább nem tudsz csalni a végeredménnyel.

Hubiata   2014. szeptember 19. 20:16:22
