Forrasztó páka vezérlés

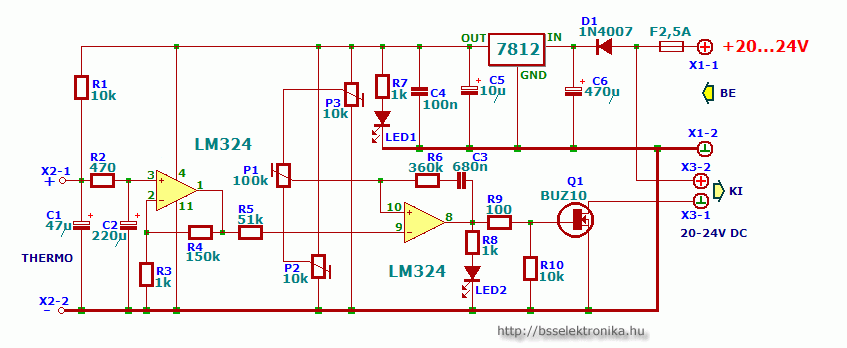

A forrasztóállomás kapcsolás egyenfeszültségre megtervezve.

Bármilyen N csatornás teljesítmény FET megfelel bele. Pl.: BUZ10, BUZ11, BUZ71, IRF510, IRF520, IRF540, IRFZ24, IRL540, stb...

  Nyomtatott áramkör

nyomtatott áramkör  Bejelentkezés után működő funkció!

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2010. március 17. 18:55

  Alkatrész dokumentációk

BUZ10, BUZ11, BUZ71, IRF520, IRF540

  Statisztika

Vélemény:
20

Szavazat:
23

Mai látogató:
5

Utolsó látogatás:
2024. április 19. 10:26:38

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
4,4
23
  16  ★★★★★
  3  ★★★★
  2  ★★★
  1  ★★
  1  ★
Az írást küldte:

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Utánanéztem, a PTK-100 hőmérséklet változásra az ellenállását változtatja, nem úgy mint a pákában lévő hőelem. Tehát más elven működő kapcsolás kell.

Laci   2016. november 11. 10:09:31

Sziasztok! Nekem is a thermo elemről lenne kérdésem. A kapcsoláshoz lehetne-e használni PT-100-as hőérzékelőt? Hőelem nélküli pákáim vannak (4 egyforma más heggyel) és szuper lenne ezzel az áramkörrel vezérelni őket beépítve a pákába a PT-100-at.http://www.hestore.hu/search.php?filters=&q=pt100

Laci   2016. november 09. 10:26:42

Az élesztés sikerült már valakinek? Nekem nagyon furán működik. Ha tekerem a 100K-s potit, mindig után kell hangolnom a két trimmert, hogy dolgozzon a vezérlés. (Ha nem hangolom, akkor megállás nélkül fűt.) Mindent 3x végigmértem, minden jó helyre van forrasztva, megfelelő értékű, de nem megy rendesen. Köszönöm előre is!

ZorK   2016. szeptember 28. 16:57:28

Hát én mondjuk alapvetően nem értek az elektronikához, de nálam a P1 a kapcsolási és beültetési rajzon is 100K. :)

KAITOMESTER   2016. szeptember 22. 12:39:10

Valaki meg tudná mondani, hogy az áramkör használható-e ezzel a pákával? http://www.hestore.hu/prod_10030699.html
Előre is köszönöm!

uziszabi(@)-zárójel nem kell-gmail.com   2013. május 17. 21:02:23

flatsker.ferenc(@)-zárójel nem kell-freemail.hu   2013. április 03. 12:27:00

Szerintetek mennyire lehet elhanyagolni itt a stab. áramkört? mert az IC bírja 32V-ig. Jól megtáplálva nem szabad gondot okoznia... (gondolok itt a feszültségesésre)
Ráadásul egy 2 műv.erősítős IC is elég lenne (tl072)

Cuii.reg   2012. július 04. 00:13:10

Bocsi az elírésért és itt az e-mail cím: andrasirex@yahoo.com

andrasirex(kukac)yahoo.com   2012. március 21. 17:46:13

Hello.
Nem tud valaki egy nyáktervet küldeni a fenti eümail címre???
Előre is köszi.

andrasirex(kukac)yahoo.com   2012. március 21. 17:11:41

A hőelemhez nem kell hó, mert nagyon lehűtené. :)

A nagy poti 100k eredetileg, de jó helyette 10k; 47k; 470k is, kb. mindegy.
